Creo 11.2 概念: 任务 2. 编辑截面并“填充”扫描的中心。

提问人:刘团圆发布时间:2020-10-16
1.编辑“扫描 1”(Sweep 1)的定义。

2.在图形窗口中,单击鼠标右键并选择“草绘”(Sketch)。

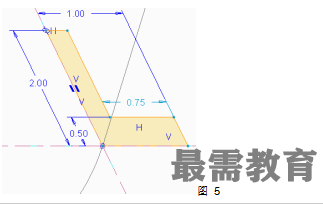

3.从“线”(Line) 类型下拉菜单中选择“线链”(Line Chain) image.png,并在垂直参考上草绘垂直线。

4.单击“删除段”(Delete Segment) image.png并修剪草绘的左侧。


5.单击“确定”(OK) image.png

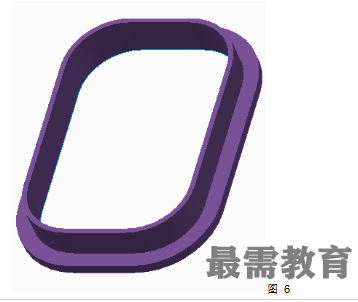

6.单击“完成特征”(Complete Feature) image.png


7.从“形状”(Shapes) 组中单击“拉伸”(Extrude) image.png

8.选择“草绘 2”(Sketch 2)。

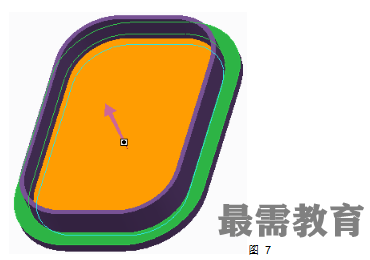

9.在图形窗口中,右键单击深度控制滑块并选择“到选定项”(To Selected)。

选择显示的绿色曲面。


10.选择上部曲面并单击“完成特征”(Complete Feature) image.png


过程就此结束。
