Creo 11.2 概念: 使用封闭轨迹创建扫描

您可以创建一个扫描特征，来创建沿轨迹曲线的恒定横截面特征。扫描特征还可以具有可变截面，但是本主题只讨论恒定截面。扫描可添加或移除材料。您还可以将其创建为薄板特征或曲面。扫描特征由轨迹和截面组成。

如果您的公司有包含“简单”扫描特征的旧数据，则在重新定义这些数据时会显示传统菜单管理器界面。

选择轨迹

轨迹是截面沿其扫描的路径。您必须选择轨迹，而非草绘轨迹。轨迹可以是封闭的，即创建一个环，如图所示。它可以有尖角或相切角。

选择轨迹时，可以使用下列选择方法：

选择先前创建的外部草绘。

从现有几何中选择各个曲线或边。要将其他相邻边作为轨迹包含在内，可以按住 SHIFT 键同时选择相邻边。

选择目的链。

在“扫描”(Sweep) 操控板内，可以单击“基准”(Datum) 并选择右侧的“草绘”(Sketch) ；但是，这不会使草绘在扫描内部进行。

您还必须为截面选择起点。起点是截面开始扫描的位置，并会以洋红色箭头显示在图形窗口中。您可以沿着封闭环拖动起点，也可以按住 SHIFT 键来将起点捕捉至其中一个图元端点。

定义截面

定义完轨迹和起点之后，必须草绘将沿轨迹扫描的截面。截面的草绘平面放置在起点处与轨迹垂直的位置。在草绘平面中所看到的十字线表示轨迹与草绘平面的相交位置。

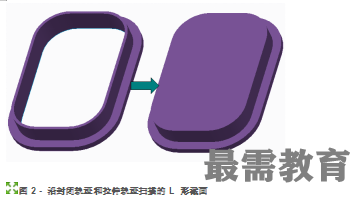

草绘的截面可以是开放或封闭的。如果您尝试草绘实体开放截面，系统会自动将特征创建切换至曲面的实体开放截面。要创建图 2 中显示的实体特征类型，您可以先扫描周边形状，然后向上拉伸轨迹草绘以填充中间部分。

扫描失败的原因

如果出现以下三种情况之一，则恒定截面扫描特征可能会失败：

轨迹自交。

将截面与固定图元对齐或相对于固定图元标注截面，但在沿 3D 轨迹扫描时，截面的方向发生变化。

轨迹弧或样条半径相对于截面过小，而且特征在弧周围横移时自交。

过程设置：

1.为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型，再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory)，然后导航到PTCU\CreoParametric2\Sweep\Closed-Trajectory_Solid文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击SWEEP_CLOSED-TRAJ.PRT。
