Creo 11.1 概念: 任务 1. 将曲线用作轨迹创建扫描。

提问人:刘团圆发布时间:2020-10-16

1.禁用所有“基准显示”类型。

2.从“形状”(Shapes) 组的“扫描”(Sweep) 类型下拉菜单中选择“扫描”(Sweep) 。

3.在图形窗口中选择 3D 曲线作为轨迹。


4.在操控板中单击“创建截面”(Create Section) image.png

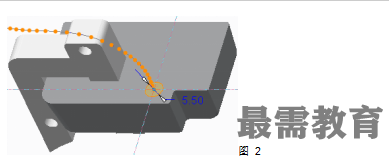

6.草绘如图所示:

右键单击并选择“圆”(Circle)。

在中心线的相交处草绘一个圆。

双击尺寸并将直径改为5.5。

单击“确定”(OK) image.png


7.单击“完成特征”(Complete Feature) image.png,然后单击背景以取消选择全部几何。

8.在功能区中,选择“视图”(View)选项卡。

9.从“外观库”(Appearance Gallery) 类型下拉菜单中选择“外观管理器”(Appearances Manager) image.png

10.如有必要,加载appearance.dmt,然后单击“关闭”(Close)。

11.从“外观库”(Appearance Gallery) 类型下拉菜单中选择solid_black外观球。

12.完成以下步骤:

按住 CTRL 键并选择前后扫描曲面。

在“选择”(Select) 对话框中单击“确定”(OK)。


13.在快速访问工具栏中单击“保存”(Save) image.png,然后单击“确定”(OK)以保存模型。

14.单击“文件”(File) > “管理会话”(Manage Session) > “拭除当前”(Erase Current) > “是”(Yes)以将模型从内存中拭除。

练习就此结束。
