Creo 11.1 概念: 任务 1. 创建具有封闭草绘的扫描。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”(Datum Display) 类型。

2.从“形状”(Shapes) 组的“扫描”(Sweep) 类型下拉菜单中选择“扫描”(Sweep) image.png

3.从图形窗口中选择轨迹。

4.在操控板中单击“创建截面”(Create Section) image.png


6.单击“草绘”(Sketching) 组中的“调色板”(Palette) image.png

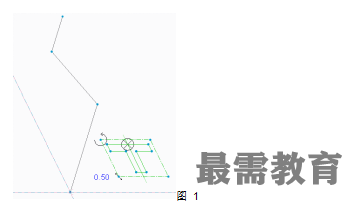

7.选择“轮廓”(Profiles)选项卡,然后在图形窗口中拖动“T 形轮廓”(T-profile)以对其进行放置。

将“缩放”因子改为0.5。

右键单击 X 位置控制滑块并将其拖动到顶部水平线的中点。


8.将截面定位在轨迹上。


9.在操控板中单击“接受更改”(Accept Changes) image.png

10.单击“确定”(OK) image.png


11.单击“完成特征”(Complete Feature) image.png

12.在模型树中右键单击“草绘 1”(Sketch 1),然后选择“隐藏”(Hide)。
