Creo 10.2 概念: 任务 1. 创建参考嵌入的基准特征的拉伸特征。

提问人:刘团圆发布时间:2020-10-16

2.在功能区中,选择“视图”(View)选项卡。

3.启用“平面标记显示”(Plane Tag Display) image.png和“轴标记显示”(Axis Tag Display) image.png

4.选择“模型”(Model)选项卡。

5.单击“拉伸”(Extrude) image.png

6.在“拉伸”操控板中,单击“基准”(Datum) image.png并选择“平面”(Plane) image.png

7.选择曲面,并将“偏移”(Offset) 拖动到10。


8.选择“属性”(Properties)选项卡,将“名称”(Name) 改为OFFSET,然后单击“确定”(OK)。

启动特征工具后创建每个基准特征可将其定义为嵌入的基准特征。

9.在“偏移”(OFFSET) 仍为选定状态的情况下,单击“基准”(Datum) image.png并选择“轴”(Axis) image.png

10.按住 CTRL 键并选择顶部曲面。


11.选择“属性”(Properties)选项卡,将名称改为PIVOT,然后单击“确定”(OK)。

12.在 PIVOT 仍为选定状态的情况下,单击“基准”(Datum)image.png 并选择“平面”(Plane) image.png

13.按住 CTRL 键并选择顶部曲面。

14.将“旋转”(Rotation) 改为25或-25以获得正确的方向。

15.选择“属性”(Properties)选项卡,将名称改为ORIENT,然后单击“确定”(OK)。

16image.png.在 ORIENT 仍为选定状态的情况下,单击“基准”(Datum) image.png并选择“平面”(Plane) image.png

17.按住 CTRL 键并选择基准轴 PIVOT。

18.将 ORIENT 参考从“偏移”(Offset) 改为“法向”(Normal)。

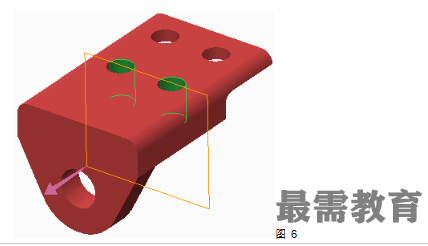

19.选择“显示”(Display)选项卡并根据需要单击“反向”(Flip)来设置洋红色箭头的方向,如图所示。


20.选择“属性”(Properties)选项卡,将名称改为SKETCH,然后单击“确定”(OK)。

21.在“拉伸”操控板中,单击“恢复特征”(Resume Feature) image.png


23.禁用“平面显示”(Plane Display) image.png和“轴显示”(Axis Display) image.png

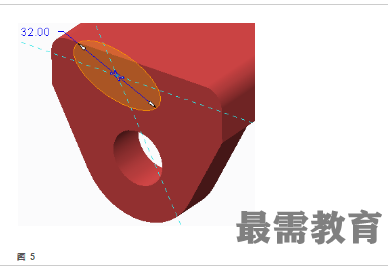

24.单击“圆心和点”(Center and Point) image.png,草绘圆。

25.将直径改为32。


26.单击“确定”(OK) image.png

27.在操纵板中,单击“更改深度方向”(Change Depth Direction) image.png并将深度改为“到选定项”(To Selected) image.png

28.单击“基准”(Datum) image.png,然后选择“平面”(Plane) image.png

29.按住 CTRL 键并选中两个孔内曲面。

选择“属性”(Properties)选项卡,将名称改为DEPTH,然后单击“确定”(OK)。

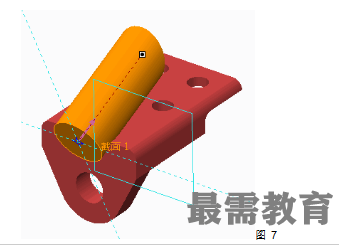

30.在“拉伸”(Extrude) 操控板中单击“恢复特征”(Resume Feature) image.png。由于基准平面 DEPTH 仍为选定状态,因此系统会自动将其选为深度参考。


31.单击“完成特征”(Complete Feature) image.png

32.编辑“拉伸 4”(Extrude 4) 的定义。

33.单击“移除材料”(Remove Material) image.png,然后单击“完成特征”(Complete Feature) image.png

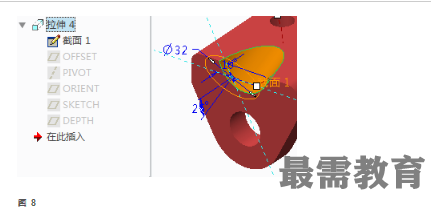

34.在模型树中展开“拉伸 4”(Extrude 4)。请注意嵌入的基准。

35.右键单击“拉伸 4”(Extrude 4)并选择“编辑”(Edit)。请注意将显示特征的尺寸和所有嵌入的基准。


36.禁用“平面标记显示”(Plane Tag Display) image.png和“轴标记显示”(Axis Tag Display) image.png

过程就此结束。
