Creo 10.1概念: 任务 1. 创建和编辑内部草绘。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”(Datum Display) 类型。

2.按住 ALT 键并选择顶部曲面。


3.在功能区的“形状”(Shapes) 组中单击“拉伸”(Extrude) image.png

4.请注意您已进入草绘器但尚未定义“草绘设置”(Sketch Setup)。


6.从“草绘”(Sketching) 组的“矩形”(Rectangle) 类型下拉菜单的中选择“中心矩形”(Center Rectangle) image.png

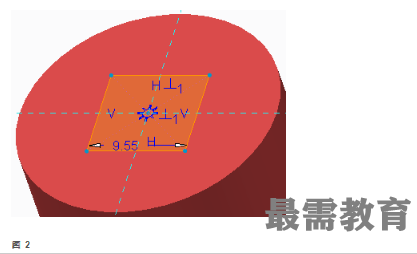

7.草绘矩形并对其进行尺寸标注。


8.单击“确定”(OK) image.png

9.单击“移除材料”(Remove Material) image.png并反向深度方向。

10.将深度改为7,然后单击“完成特征”(Complete Feature) image.png


11.隐含“拉伸 2”(Extrude 2)。

12.单击“拉伸”(Extrude) image.png

13.选择顶部曲面。

14.单击“中心矩形”(Center Rectangle) image.png并草绘和标注矩形尺寸。


15.单击“确定”(OK) image.png

16.单击“移除材料”(Remove Material) image.png并反向深度方向。

17.将深度改为7,然后单击“完成特征”(Complete Feature) image.png

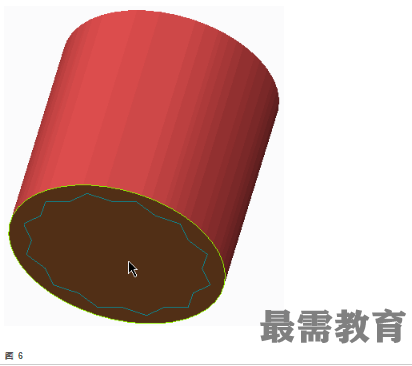

18.定向为“标准方向”(Standard Orientation)并观察 12_POINT 草绘。

19.单击“拉伸”(Extrude) image.png

20.单击鼠标右键并选择“定义内部草绘”(Define Internal Sketch)。

21.请注意现在将显示“草绘设置”(Sketch Setup) 对话框。

22.选择前曲面并在“草绘”(Sketch) 对话框中单击“草绘”(Sketch)。


23.单击“调色板”(Palette) image.png并放置“6 侧六边形”(6-Sided Hexagon)形状。

24.删除长度尺寸,然后将生成的半径尺寸改为10。


25.单击“确定”(OK) image.png

26.单击“移除材料”(Remove Material) image.png

27.单击“到选定项”(To Selected) image.png并查询选择“拉伸 3”底部的曲面。


28.单击“完成特征”(Complete Feature) image.png

29.在模型树中展开“拉伸 4”(Extrude 4),然后请注意内部草绘“截面 1”(Section 1)。


30.编辑“拉伸 4”(Extrude 4) 的定义。

31.选择草绘特征 12_POINT 作为新草绘。

32.在“截面选择”(Section Selection) 对话框中单击“确定”(OK)以替换现有内部草绘。

33.单击“完成特征”(Complete Feature) image.png

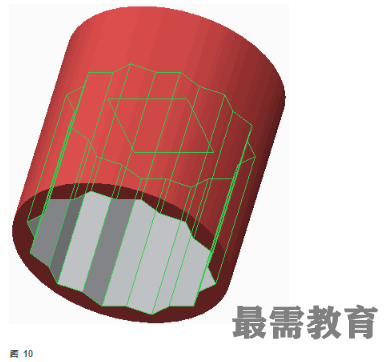

34.再次在模型树中展开“拉伸 4”(Extrude 4)。请注意“拉伸 4”现在正在使用草绘特征 12_POINT,并且属于外部草绘。


35.选择隐藏的草绘 12_POINT 并按 DELETE 键。请注意“拉伸 4”(Extrude 4) 也删除了,因为它使用 12_POINT 草绘。在“删除”(Delete) 对话框中单击“取消”(Cancel)。

36.编辑“拉伸 4”(Extrude 4) 的定义。

37.在操控板中,选择“放置”(Placement)选项卡并单击“断开链接”(Unlink)。

38.在“断开链接”(Unlink) 对话框中单击“确定”(OK)以断开关联。

39.单击“完成特征”(Complete Feature) image.png

40.选择隐藏的草绘 12_POINT 并按 DELETE 键。单击“确定”(OK)以删除草绘特征。

41.在模型树中,展开“拉伸 4”(Extrude 4),并请注意,它再次包含了内部草绘。


过程就此结束。
