Creo 9.9 概念: 任务 1. 在部件模型上创建轮廓筋特征。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”(Datum Display) 类型。

2.从“工程”(Engineering) 组的“筋”(Rib) 类型下拉菜单中选择“轮廓筋”(Profile Rib) image.png

3.选择 RIB_SKETCH-1。

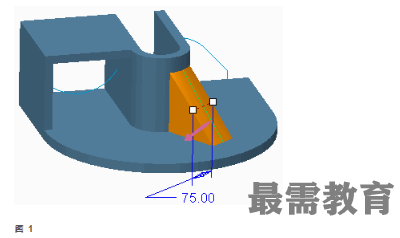

4.拖动控制滑块,将宽度改为75。


5.单击“完成特征”(Complete Feature) image.png

请注意,有角度的筋曲面不是平面;它加入了轮廓,以匹配与草绘相邻的弯曲曲面。

6.单击“轮廓筋”(Profile Rib) image.png

7.选择 RIB_SKETCH-2。

8.定向为 RIGHT 视图方向。

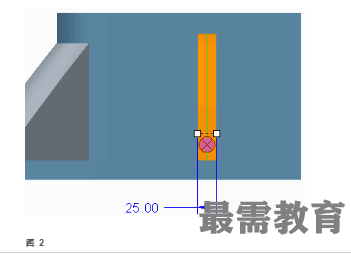

9.拖动控制滑块,将宽度改为25。筋以草绘为中心。


10.单击“更改厚度选项”(Change Thickness Option) 。筋移至草绘左侧。

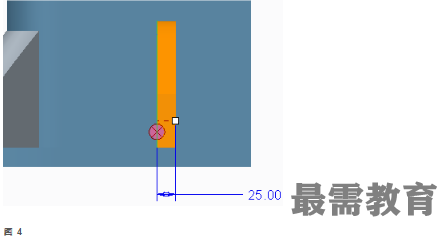

11.再次单击“更改厚度选项”(Change Thickness Option) 。筋移至草绘右侧。


12.单击“完成特征”(Complete Feature) image.png

13.重定向模型。

14.单击“轮廓筋”(Profile Rib) image.png

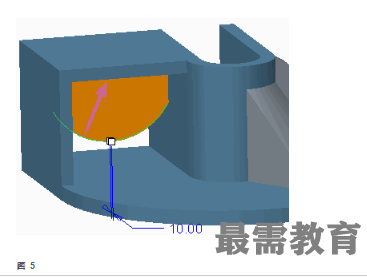

15.选择 RIB_SKETCH-3。筋在草绘上方。


16.单击图形窗口中的洋红色箭头。筋现在位于草绘底部。


17.单击“完成特征”(Complete Feature) image.png

过程就此结束。
