Creo 9.9 概念: 创建轮廓筋特征

提问人:刘团圆发布时间:2020-10-16

创建轮廓筋特征

筋通常用于强化零件。轮廓筋特征类似于拉伸伸出项,所不同的是它需要开放截面草绘。

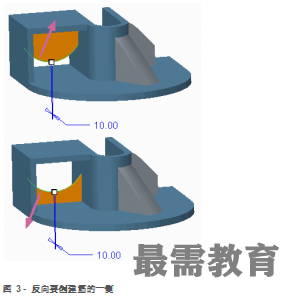

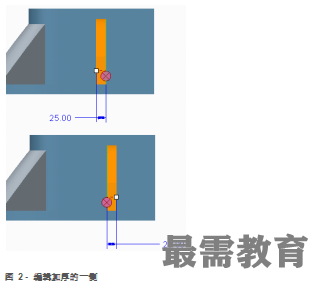

拉伸时,该筋还会适应现有平面或圆柱几何。在选择开放截面草绘并设置厚度之后,Creo Parametric 会通过将该草绘与您的模型合并,自动创建轮廓筋特征。系统可在草绘上方或下方添加材料,可在任意一侧应用厚度,或者使厚度关于草绘对称。



“轮廓筋”(Profile Rib) image.png使您可以在更短时间内创建筋特征,此操作所需的时间要少于创建并草绘伸出项所需的时间。

过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Rib\Profile文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击RIB.PRT。
