Creo 9.8 概念: 任务 1. 练习针对拉伸特征自动添加及移除材料。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”(Datum Display) 类型。

2.在功能区中,从“形状”(Shapes) 组中单击“拉伸”(Extrude) image.png

3.选择草绘 OVAL。

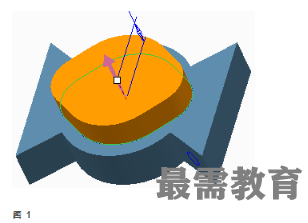

4.请注意,默认情况下特征会添加材料。


5.将深度控制滑块向下拖动到模型中。

6.请注意,材料并未移除。

7.单击“取消特征”(Cancel Feature) image.png,然后单击“是”(Yes)。

8.单击“文件”(File) > “选项”(Options)。

9.在“Creo Parametric 选项”(Creo Parametric Options) 对话框中,选择“配置编辑器”(Configuration Editor)类别。

单击“添加”(Add)。

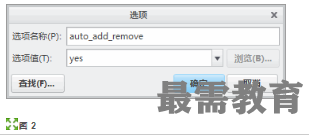

在“选项名称”(Option name) 字段中键入auto_add_remove。

从“选项值”(Option value) 下拉列表中选择yes。

单击“确定”(OK) > “确定”(OK) > “否”(No)。


10.单击“拉伸”(Extrude) image.png,然后选择草绘 OVAL。

11.将深度控制滑块向下拖动到模型中。

12.注意标题,特征现在正从材料中移除。

13.将深度更改为10。


14.请注意,已在操控板中选择“移除材料”(Remove Material) image.png

15.单击洋红色的反向深度箭头。请注意,特征现在会添加材料。

16.单击洋红色的反向深度箭头。请注意,特征现在会再次移除材料。

17.单击“完成特征”(Complete Feature) image.png

18.单击“拉伸”(Extrude) image.png,然后选择草绘 HEX。

19.将深度控制滑块向下拖动到模型中。

20.请注意,特征不会转换为切削,因为草绘平面不在曲面上。

21.在操控板中,将深度改为“到下一个”(To Next) image.png


22.单击“完成特征”(Complete Feature) image.png
