Creo 9.7 概念: 任务 1. 为旋转特征使用各种旋转角度选项。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”类型。

2.单击“形状”(Shapes) 组中的“旋转”(Revolve) image.png

3.选择可见草绘并从模型树中选择基准轴 REV。

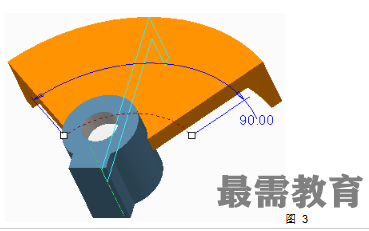

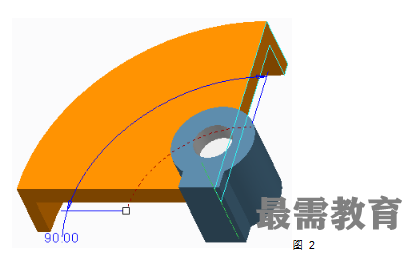

4.将旋转角度深度值改为90并单击“更改角度侧”(Change Angle Side) image.png

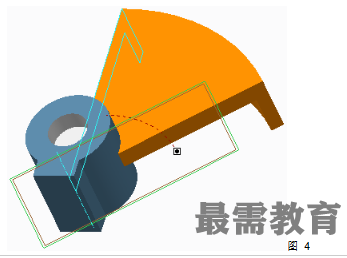

5.再次单击“更改角度侧”(Change Angle Side) image.png

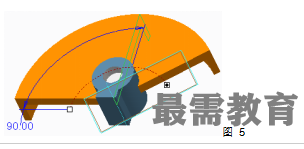

6.将深度改为“对称”(Symmetric) image.png


7.将深度改为“到选定项”(To Selected) image.png

8.启用“平面显示”(Plane Display) image.png,然后选择旋转轴右侧的基准平面 DTM2。


9.在操控板中选择“选项”(Options)选项卡。

将侧 2 的深度改为“变量”(Variable) image.png,并将键入90作为值。


10.在操控板中,将侧 2 的深度改为“到选定项”(To Selected) image.png,然后选择旋转轴左侧的基准平面 DTM2。

11.单击“完成特征”(Complete Feature) image.png



过程就此结束。
