Creo 9.6 概念: 任务 1. 使用不同的旋转轴创建实体旋转特征。

提问人:刘团圆发布时间:2020-10-16

2.编辑“草绘 1”(Sketch 1) 的定义。请注意竖直和水平的中心线。

3.选择竖直的中心线,单击鼠标右键,然后选择“几何”(Geometry)。


4.单击“确定”(OK) image.png

5.从“形状”(Shapes) 组中单击“旋转”(Revolve) image.png

6.如有必要,选择“草绘 1”(Sketch 1)。

7.右键单击并选择“旋转轴收集器”(Axis of Revolution Collector)。

8.突出显示基准轴 REV,然后选择它。

9.单击“完成特征”(Complete Feature) image.png


10.编辑“旋转 1”(Revolve 1) 的定义。

11.在操控板中,选择“放置”(Placement)选项卡,然后单击“内部 CL”(Internal CL)。

12.单击“完成特征”(Complete Feature) image.png

13.禁用“轴显示”(Axis Display) image.png


14.从“形状”(Shapes) 组中单击“旋转”(Revolve) image.png

15.选择“草绘 2”(Sketch 2)。

16.单击“移除材料”(Remove Material) image.png

17.将“旋转”角度改为75,然后按 ENTER 键。


18.单击“完成特征”(Complete Feature) image.png

19.编辑“旋转 2”(Revolve 2) 的定义。

20.将“旋转”角度改回360,然后按 ENTER 键。

21.单击“完成特征”(Complete Feature) image.png


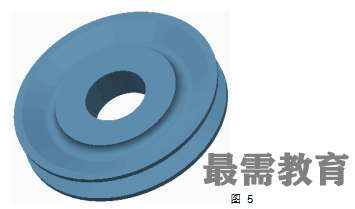

过程就此结束。
