Creo 9.5 概念: 任务 2. 切除加厚拉伸特征的中心。

提问人:刘团圆发布时间:2020-10-16
1.单击“拉伸”(Extrude) image.png

2.在模型树中选择“草绘 5”(Sketch 5)。

3.在操控板中,单击“移除材料”(Remove Material) image.png

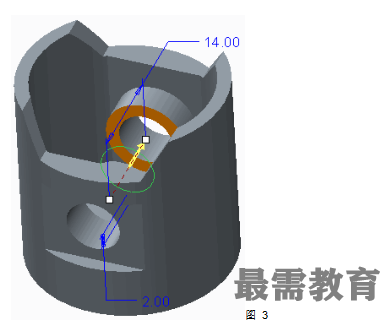

单击“对称”(Symmetric) image.png

将深度改为14。

单击“加厚草绘”(Thicken Sketch) image.png

将材料厚度改为2。

必要时单击“更改厚度侧”(Change Thickness Side) image.png,将厚度切换到草绘的外部。

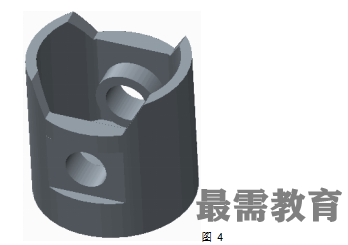

4.单击“完成特征”(Complete Feature) image.png


5.在快速访问工具栏中单击“保存”(Save) image.png,然后单击“确定”(OK)以保存模型。

6.单击“文件”(File) > “管理会话”(Manage Session) > “拭除当前”(Erase Current) > “是”(Yes)以将模型从内存中拭除。

练习就此结束。
