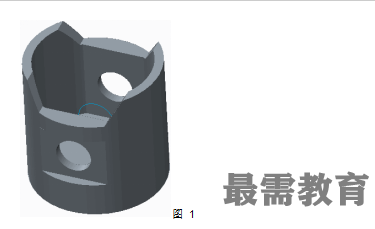

Creo 9.5 概念: 任务 1. 加厚活塞的肘节销孔区域。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”类型。

2.单击鼠标中键并拖动以定向模型。


3.在“形状”(Shapes) 组中单击“拉伸”(Extrude) image.png

4.在模型树中选择“草绘 5”(Sketch 5)。

5.在操控板中选择“选项”(Options)选项卡,然后为“侧 1”选择“到下一个”(To Next) image.png

为“侧 2”选择“到下一个”(To Next) image.png

单击“加厚草绘”(Thicken Sketch) 。

将材料厚度改为2。

必要时单击“更改厚度侧”(Change Thickness Side) image.png,将厚度切换到草绘的外部。


6.单击“完成特征”(Complete Feature) image.png
