Creo 9.5 概念: 任务 1. 在模型中加厚各种拉伸特征的草绘。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”类型。

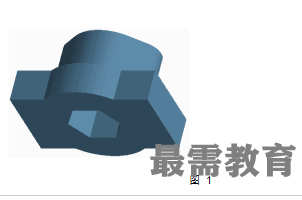

2.请注意模型底部的六边形切口。


3.定向为“标准方向”(Standard Orientation)。

4.编辑 OVAL 的定义。

5.在操控板中,单击“加厚草绘”(Thicken Sketch) 。

将厚度值改为4。


6.单击“更改厚度侧”(Change Thickness Side) image.png

7.单击“完成特征”(Complete Feature) image.png


8.编辑 OVAL 的定义。

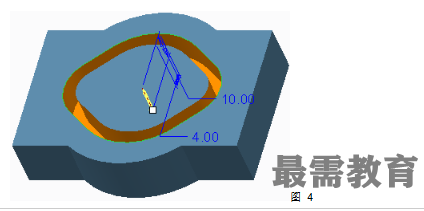

9.在操控板中,将深度值改为10。

单击“更改深度方向”(Change Depth Direction) image.png

单击“移除材料”(Remove Material) image.png


10.单击“更改厚度侧”(Change Thickness Side) 以加厚草绘的两侧。


11.单击“完成特征”(Complete Feature) image.png


过程就此结束。
