Creo 9.5 概念: 常用操控板选项：加厚草绘

“加厚草绘”(Thicken Sketch) 选项在很多类型的特征中均可用，包括拉伸、旋转、混合和扫描特征。创建这些特征之一时，可使用“加厚草绘”(Thicken Sketch) 选项来将厚度分配到选定的截面轮廓。

可创建用于添加或切除材料的特征。

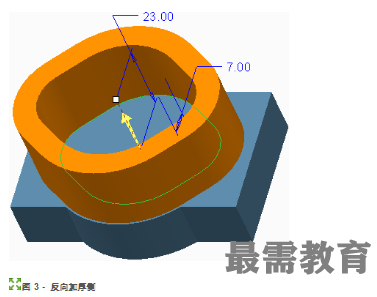

可编辑材料厚度，如图 2 和图 3 所示。

还可更改草绘上添加厚度的一侧，或向草绘的两侧添加厚度，这两个选项可使用“更改厚度侧”(Change Thickness Side) 进行切换。

开放草绘和封闭草绘上均可使用此选项。

例如，可使用“加厚”草绘选项来草绘一个圆并将其拉伸成具有指定壁厚的管道形状，也可用它来草绘一个矩形并将其拉伸为框形管，还是具有指定的壁厚。

过程设置：

1.为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型，再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory)，然后导航到PTCU\CreoParametric2\Extrude\Thicken文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击THICKEN-SKETCH.PRT。
