Creo 9.4 概念: 任务 1. 修改各种拉伸特征的深度和材料方向。

提问人:刘团圆发布时间:2020-10-16

1.禁用所有“基准显示”(Datum Display) 类型。

2.编辑 HEX 的定义。

3.在操控板中单击“更改深度方向”(Change Depth Direction) image.png

在操控板中单击“预览特征”(Preview Feature) image.png

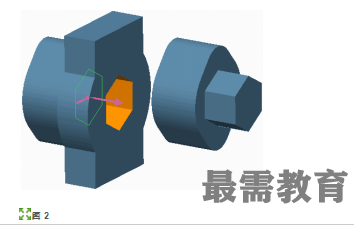

4.定向模型并注意切口现在位于模型的下侧。


5.在操控板中单击“恢复特征”(Resume Feature) image.png

6.在操控板中,单击“更改材料方向”(Change Material Direction) image.png

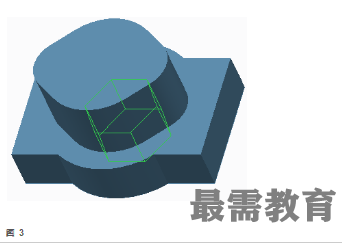

单击“预览特征”(Preview Feature) 。六边形特征现在正在移除草绘外侧的材料。


六边形特征仍在从基础模型移除材料。

7.单击“恢复特征”(Resume Feature) image.png

8.在操控板中,单击“更改材料方向”(Change Material Direction) image.png

单击“完成特征”(Complete Feature) image.png

9.按 CTRL + D 以定向到标准方向。


10.编辑 OVAL 的定义。请注意,深度方向指向上。

11.在操控板中选择“选项”(Options)选项卡。

将侧 2 的深度改为“盲孔”(Blind) image.png并将该值改为28。

单击“完成特征”(Complete Feature) image.png


12.定向模型并查看模型的下侧。


过程就此结束。
