Creo 9.3 概念: 任务 1. 使用不同的深度选项创建拉伸特征。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”类型。

2.在“形状”(Shapes) 组中单击“拉伸”(Extrude) image.png

3.选择草绘 BLIND,然后将深度改为200。


4.单击“完成特征”(Complete Feature) image.png

5.单击“拉伸”(Extrude) image.png

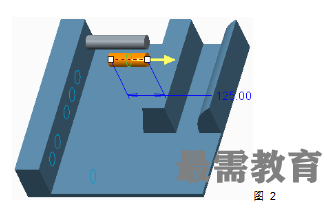

6.选择草绘 SYMMETRIC。

7.在操控板中,将深度改为“对称”(Symmetric) image.png,然后将深度改为125。


8.单击“完成特征”(Complete Feature) image.png

9.单击“拉伸”(Extrude) image.png

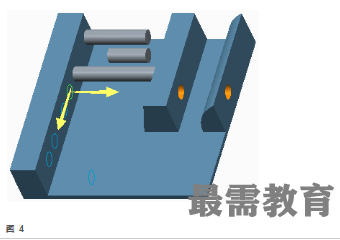

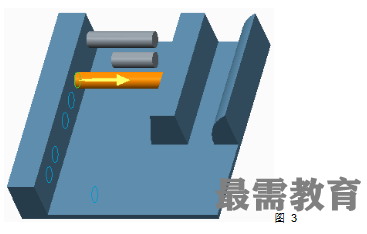

10.选择草绘 TO_NEXT。

11.将深度改为“到下一个”(To Next) image.png


12.单击“完成特征”(Complete Feature) image.png

13.单击“拉伸”(Extrude) image.png

14.选择草绘 THRU_ALL。

15.将深度改为“穿透”(Through All) ,然后单击“移除材料”(Remove Material) image.png


16.单击“完成特征”(Complete Feature) image.png

17.单击“拉伸”(Extrude) image.png

18.选择草绘 THRU_UNTIL。

19.将深度改为“穿至”(Through Until) image.png,然后选择曲面。


20.单击“完成特征”(Complete Feature) image.png

21.单击“拉伸”(Extrude) image.png

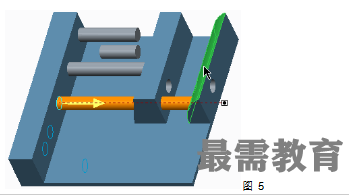

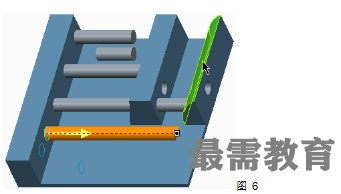

22.选择草绘 TO_SURFACE。

23.将深度改为“到选定项”(To Selected) image.png,然后选择曲面。


24.单击“完成特征”(Complete Feature) image.png

25.请注意拉伸端的轮廓。

26.启用“平面显示”(Plane Display) image.png

27.单击“拉伸”(Extrude) image.png

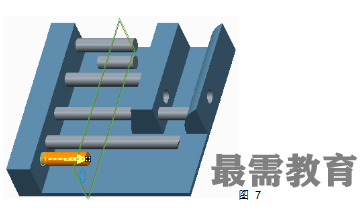

28.选择草绘 TO_PLANE。

29.将深度改为“到选定项”(To Selected) image.png,然后选择基准平面 DTM1。


30.单击“完成特征”(Complete Feature) image.png

31.单击“拉伸”(Extrude) image.png

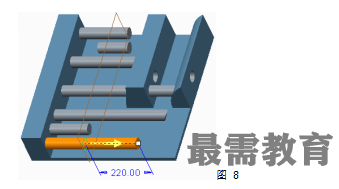

32.选择草绘 BOTH_SIDES,然后将深度改为220。

选择“选项”(Options)选项卡,然后将“侧 2”(Side 2) 深度改为“到下一个”(To Next) image.png


34.单击“完成特征”(Complete Feature) image.png

过程就此结束。
