Creo 9.3 概念: 常用操控板选项：拉伸深度

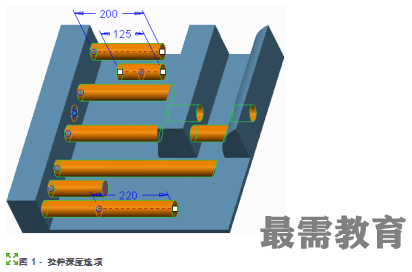

从 2D 草绘创建拉伸特征时，特征拉伸的深度可根据要捕获的设计意图以多种方式进行设置。可通过操控板或右键单击图形窗口中的拖动控制滑块指定所需的深度选项。拉伸深度选项包括：

“盲孔”(Blind) (可变) - 这是默认的深度选项。可通过拖动控制滑块、在模型上编辑尺寸或使用操控板来编辑此深度值。

“对称”(Symmetric) - 截面在草绘平面的两侧进行相同的拉伸。可编辑特征拉伸的总深度，就像可以使用“盲孔”深度选项一样。因此,“对称”深度与“盲孔对称”深度本质上相同。

“到下一个”(To Next) - 此选项使拉伸操作在遇到下一个曲面时停止。不需要深度尺寸，因为下一个曲面控制拉伸深度。

“穿透”(Through All) - 此选项可使截面穿过整个模型进行拉伸。不需要深度尺寸，因为模型自身可控制拉伸深度。

“穿至”(Through Until) - 此选项可使拉伸在选定曲面上停止。不需要深度尺寸，因为选定曲面可控制拉伸深度。请注意，截面必须通过选定的曲面。

“到选定项”(To Selected) - 此选项可使拉伸在选定曲面上停止。不需要深度尺寸，因为选定曲面可控制拉伸深度。与“穿至”(Through Until) 深度选项不同，截面不必穿过选定曲面。

“侧 1/侧 2”(Side 1/Side 2) - 可以独立控制截面在草绘平面每侧的拉伸深度。默认情况下，截面在侧 1 上进行拉伸，但是，也可使其在侧 2 上拉伸。以上任何选项都可用于两侧，“对称”(Symmetric) 选项除外。

“到下一个”(To Next) 和“穿透”(Through All) 选项仅考虑创建拉伸时存在的几何 (以特征顺序)。在创建拉伸特征后所创建的特征不会引起拉伸特征深度改变。

还可通过右键单击图形窗口中的拖动控制滑块切换深度选项。

过程: 常用操控板选项：拉伸深度

过程设置：

1.为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型，再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory)，然后导航到PTCU\CreoParametric2\Extrude\Depth文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击EXTRUDE-DEPTH.PRT。
