Creo 9.2 概念: 向拉伸特征添加锥度

提问人:刘团圆发布时间:2020-10-16

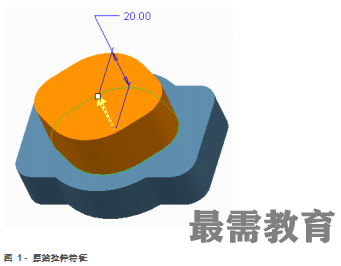

向拉伸特征添加锥度


“添加锥度”(Add Taper) 选项可让您在“拉伸”特征中创建一个角度,使其看上去类似于使用“拔模”工具创建的拔模。


可在“拉伸”(Extrude) 操控板的“选项”(Options) 选项卡中启用及指定锥度角。

选择“添加锥度”(Add Taper) 选项时,请考虑以下事项:

所有拉伸曲面都会被设置锥度。

草绘平面在开始时会作为枢轴平面。

可以输入正或负角度。

会创建一个可在编辑特征时使用的模型尺寸。

角度的正方向由草绘平面参考决定。

o如果草绘平面位于零件曲面上,截面大小会随着特征的拉伸而减小。

o如果草绘平面不在零件的曲面上,截面大小会随着特征的拉伸而增加。

o正拔模角度方向在创建特征时确定。

enable_tapered_extrude 配置选项在操控板中控制可用性。默认情况下,此选项是启用的。

过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Extrude\Add_Taper文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击TAPER.PRT。
