Creo 9.1 概念: 任务 2. 创建主曲轴轴颈。

提问人:刘团圆发布时间:2020-10-16
1.禁用“平面显示”(Plane Display) image.png和“轴显示”(Axis Display) image.png

2.单击“拉伸”(Extrude) image.png

3.从模型树中选择 SKETCH_CRANK 草绘。

4.在操控板中选择“选项”(Options)选项卡,然后为“侧 2”(SIDE 2) 选择“盲孔”(Blind) image.png

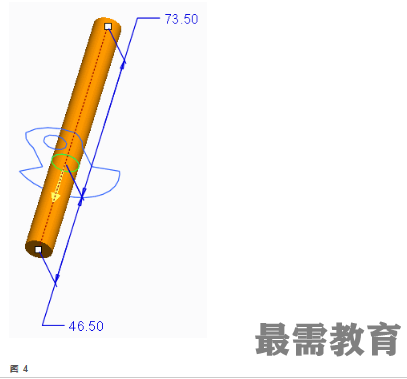

5.将“侧 1”(SIDE 1) 的深度改为46.5,将“侧 2”(SIDE 2) 的深度改为73.5。


6.单击“完成特征”(Complete Feature) image.png

7.单击“拉伸”(Extrude) image.png

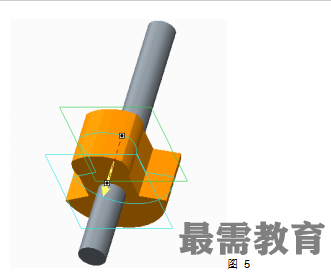

8.从模型树中选择 SKETCH_LOBE 草绘。

9.在操控板中选择“选项”(Options)选项卡,然后为 “侧 1”(SIDE 1) 选择“到选定项”(To Selected) 。

从模型树中选择基准平面 LOBE_FRONT 作为参考。

10.在操控板的“选项”(Options) 选项卡中,为“侧 2”(SIDE 2) 选择“到选定项”(To Selected) 。

从模型树中选择基准平面 LOBE_REAR 作为参考。


11.单击“完成特征”(Complete Feature) image.png
