Creo 9.1 概念: 创建实体拉伸特征

提问人:刘团圆发布时间:2020-10-16
创建实体拉伸特征

拉伸特征以二维草绘为基础。

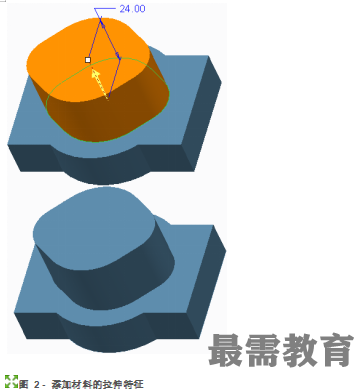

它垂直于草绘平面线性拉伸草绘,以创建或移除材料。

image.png  image.png

可以先选择草绘然后启动“拉伸”工具,也可以先启动“拉伸”工具然后再选择草绘。

在装配中,无法创建添加材料的拉伸特征。只能移除材料。

过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Extrude\Solid文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击EXTRUDE.PRT。
