Creo 8.3 概念: 任务 1. 在零件模型中创建基准平面。

提问人:刘团圆发布时间:2020-10-16


2.从“基准”(Datum) 组中单击“平面”(Plane) image.png

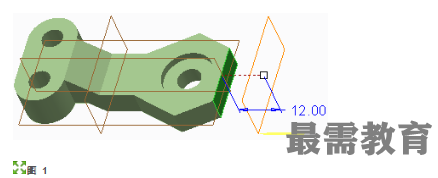

3.选择右侧曲面并将拖动控制柄拖拽到偏移为12的位置。

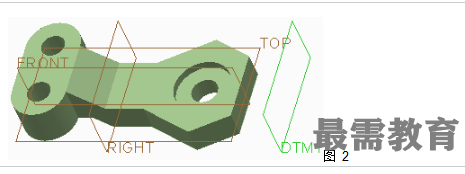

4.在“基准平面”(Datum Plane) 对话框中,单击“确定”(OK)。

5.在功能区中,选择“视图”(View)选项卡。

6.在“视图”(View) 选项卡中,启用“平面标记显示”(Plane Tag Display) image.png


7.选择“模型”(Model)选项卡。

8.在 DTM1 仍为选定状态的情况下,单击“平面”(Plane) image.png

9.将拖动控制柄拖动到偏移为8的位置。


10.在“基准平面”(Datum Plane) 对话框中单击“确定”(OK)并取消选择基准平面。

11.单击“平面”(Plane) image.png

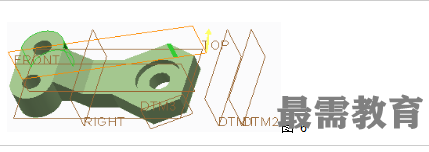

12.选择曲面。

13.在“基准平面”(Datum Plane) 对话框的“放置”(Placement) 选项卡中,从下拉列表中选择“通过”(Through)。


14.在“基准平面”(Datum Plane) 对话框中选择“显示”(Display)选项卡。

选择“调整轮廓”(Adjust Outline)复选框。

从下拉列表中选择“参考”(Reference)。

再次选择曲面。

将下拉列表改回“尺寸”(Size)。

分别将宽度和高度改为14和10。

单击“确定”(OK)并取消选择基准平面。


15.单击“平面”(Plane) image.png

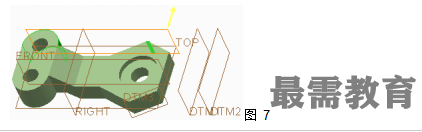

按住 CTRL 键并选择圆柱面和边。


17.在“基准平面”(Datum Plane) 对话框中,从曲面参考下拉列表中选择“相切”(Tangent)。


单击“确定”(OK)并取消选择基准平面。

18.单击“平面”(Plane) image.png

19.按住 CTRL 键并选择基准轴 A_2 和基准平面 RIGHT。

20.在“基准平面”(Datum Plane) 对话框中,从基准平面参考下拉列表中选择“平行”(Parallel)。

单击“确定”(OK)。


21.在 DTM5 仍为选定状态的情况下,单击“平面”(Plane) image.png

22.按住 CTRL 键并选择基准轴 A_2。

23.在“基准平面”(Datum Plane) 对话框中,从基准平面参考下拉列表中选择“法向”(Normal)。

单击“确定”(OK)并取消选择基准平面。


24.单击“平面”(Plane) image.png

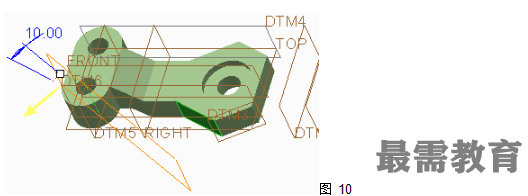

25.按住 CTRL 键并选择基准轴 A_2 和曲面。

26.将偏移值改为10或-10以调整到合适的方向,然后单击“确定”(OK)。


27.编辑 DTM4 的定义。

28.在“基准平面”(Datum Plane) 对话框中选择“显示”(Display)选项卡,然后单击“反向”(Flip)。

单击“确定”(OK)。

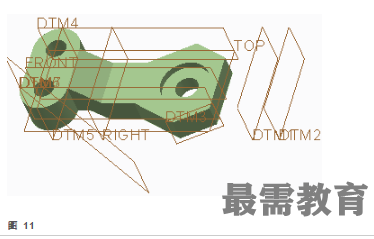

29.取消选择基准平面。


30.在功能区中,选择“视图”(View)选项卡。

31.在“视图”(View) 选项卡中,禁用“平面标记显示”(Plane Tag Display) 。

过程就此结束。
