Creo 7.5 概念: 任务 1. 使用“单一”(Single) 和“链”(Chain) 选项加厚几何的边。

提问人:刘团圆发布时间:2020-10-16
1.禁用所有“基准显示”(Datum Display) 类型。

2.单击“草绘”(Sketch) 。

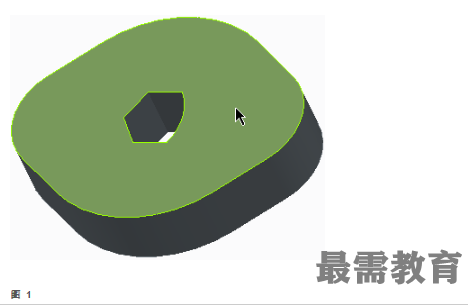

选择顶部曲面。

单击“草绘”(Sketch)。


3.仅启用以下“草绘器显示”(Sketcher Display) 类型:image.png

4.单击“草绘”(Sketching) 组中的“加厚”(Thicken) image.png

5.选择“单一”(Single),然后单击“开放”(Open)。

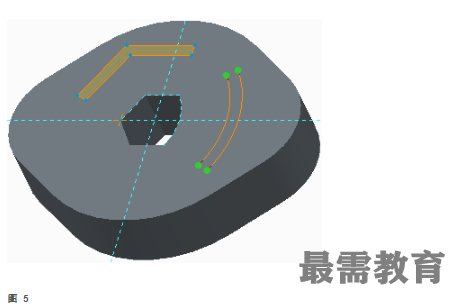

6.选择弧。


7.键入2作为厚度值,然后按 ENTER 键。

8.键入10作为偏移值,然后按 ENTER 键。


9.选择“链”(Chain)和“平整”(Flat)。

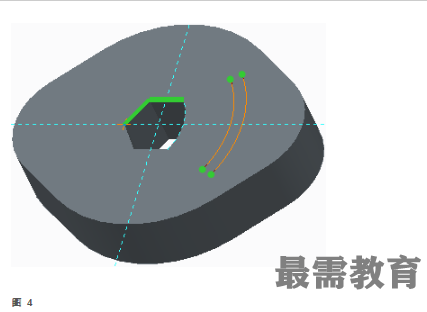

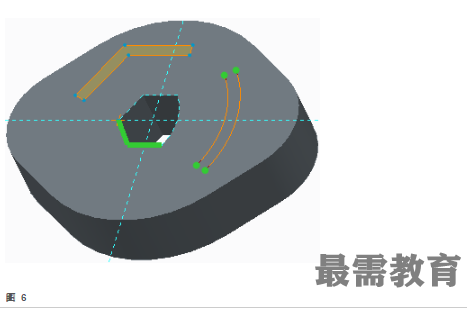

10.选择所示的边。


11.如有必要,单击“下一个”(Next)突出显示相应的链。

单击“接受”(Accept)。

12.键入2作为厚度值,然后按 ENTER 键。

13.键入10作为偏移值,然后按 ENTER 键。


14.选择“链”(Chain)和“圆形”(Circular)。

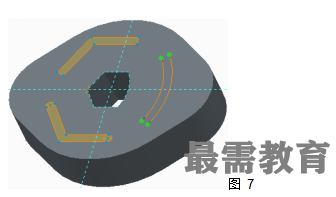

15.选择所示的边。


16.如有必要,单击“下一个”(Next)突出显示相应的链。

单击“接受”(Accept)。

17.键入2作为厚度值,然后按 ENTER 键。

18.键入10作为偏移值,然后按 ENTER 键。


19.单击“确定”(OK) 。
