Creo 7.4 概念: 任务 2. 在草绘器中偏移现有几何的边。

提问人:刘团圆发布时间:2020-10-16
1.单击“草绘”(Sketch) image.png

单击“使用先前的”(Use Previous)。

2.单击“草绘”(Sketching) 组中的“偏移”(Offset) image.png

3.在“类型”(Type) 对话框中选择“环”(Loop)。

4.选择曲面。


5.在菜单管理器中单击“接受”(Accept)。

6.键入10并按 ENTER 键。

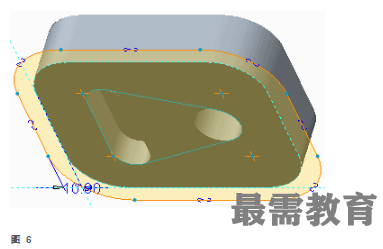

7.单击“依次”(One-by-One) image.png,将尺寸改为-10。


8.单击“参考”(References) image.png以查看草绘器参考。

单击“关闭”(Close)。

9.单击“确定”(OK) image.png

10.取消选择草绘。


过程就此结束。
