Creo 7.3 概念: 任务 1. 在草绘器中选择和使用参考。

提问人:刘团圆发布时间:2020-10-16

2.从“基准”(Datum) 组中单击“草绘”(Sketch) image.png

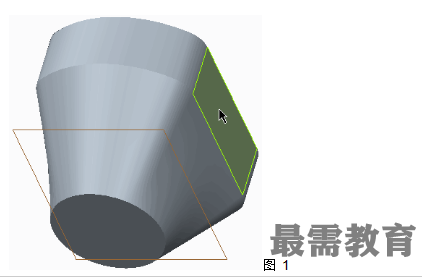

选择曲面。

将定向方向改为“右”(Right)。

单击“草绘”(Sketch)。


3.只启用以下“草绘器显示”类型:。

4.单击“设置”(Setup) 组中的“参考”(References) 。

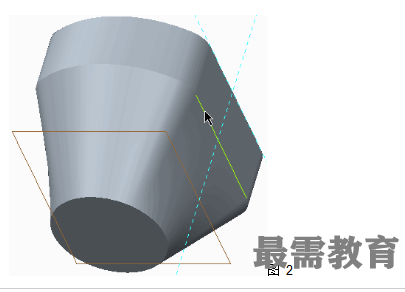

查询选择竖直边。


5.从“图形中”工具栏中单击“草绘视图”(Sketch View) image.png

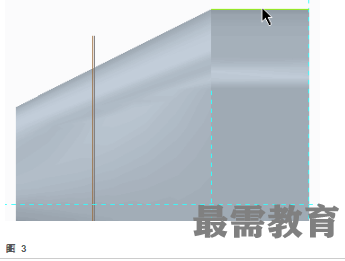

6.选择显示的附加顶部轮廓边参考。


只能在 2D 草绘方向中选择此轮廓边。

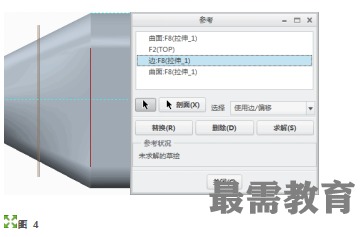

2.在“参考”(References) 对话框中选择“边:F8(拉伸_1)”(Edge:F8(EXTRUDE_1))参考并单击“删除”(Delete)。


3.在图形窗口中选择偏左侧的竖直边以将其添加为参考。

4.在“参考”(References) 对话框中单击“关闭”(Close)。

5.从“线”(Line) 类型下拉菜单中选择“线链”(Line Chain) ,并从顶部到底部草绘最右侧的竖直线,保留在工具中。

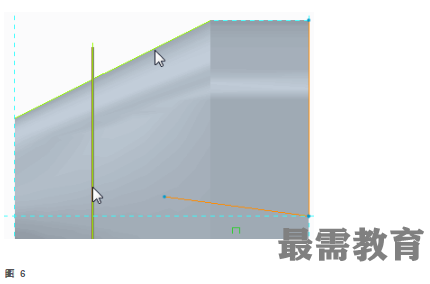

6.移动到左侧时,按 CTRL+ALT 并选择基准平面。

7.仍按住 CTRL+ALT,选择角度边。


8.请注意动态添加了两个新参考。

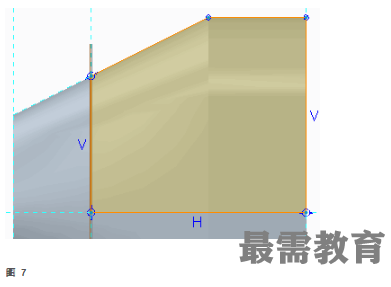

9.使用这些新参考,草绘剩余的四条线。


10.单击“确定”(OK) image.png

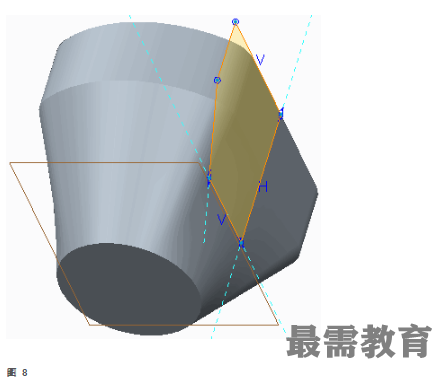

11.定向为“标准方向”(Standard Orientation)。

12.编辑“草绘 3”(Sketch 3)的定义。

13.单击“参考”(References) image.png。请注意未使用的参考将从草绘的左侧移除。


14.单击“取消”(Cancel) image.png

o单击“是”(Yes)。

隐藏“草绘 3”(Sketch 3)。

过程就此结束。
