Creo 7.2 概念:任务 3. 临时操控草绘方向。

提问人:刘团圆发布时间:2020-10-15

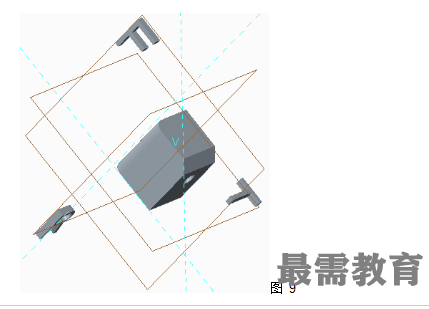

1.将模型定位到3D视图方向。

2.在模型树上,单击“设置”(Settings) image.png并选择“树过滤器”(Tree Filters)。

3.在“模型树项”(Model Tree Items) 对话框中,选择“隐含的对象”(Suppressed Objects)复选框,然后单击“确定”(OK)。

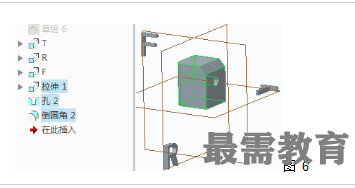

4.恢复模型树中的三个隐含特征。


5.单击“草绘”(Sketch) image.png

选择前端的平整曲面作为草绘平面。

单击“草绘”(Sketch)。


6.在图形窗口中单击鼠标右键,然后选择“截面方向”(Section Orientation) > “设置竖直参考”(Set vertical reference)。

7.选择倒角曲面。


8.请注意,倒角曲面现在处于竖直状态。

9.单击鼠标右键,然后选择“截面方向”(Section Orientation) > “反向截面方向”(Flip section orientation)。


10.右键单击,然后选择“截面方向”(Section Orientation) > “恢复截面方向”(Restore section orientation)。

11.单击“取消”(Cancel) image.png

单击“是”(Yes)。

过程就此结束。
