Creo 7.2 概念: 任务 2. 指定草绘设置并修改草绘平面。

提问人:刘团圆发布时间:2020-10-15
1.单击“草绘”(Sketch) image.png

突出显示基准平面 FRONT,然后对其进行选择。

单击“草绘”(Sketch)。

请再次注意,现在可在基准平面 FRONT 上草绘几何。


2.单击“设置”(Setup) 组中的“草绘设置”(Sketch Setup) image.png

3.在图形窗口中单击鼠标右键,然后选择“放置”(Placement)。

4.突出显示基准平面 RIGHT 并对其进行选择。


5.单击“草绘”(Sketch)。

6.请注意,现在可在基准平面 RIGHT 上草绘几何。

7.在“图形中”工具栏中单击“草绘视图”(Sketch View) image.png

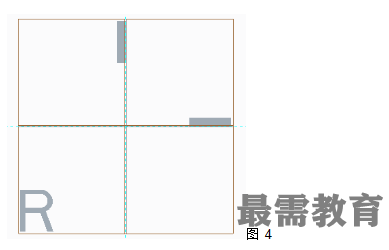

8.请注意,草绘平面现在与屏幕平行。

9.单击“草绘设置”(Sketch Setup) image.png

请注意,已将基准平面 TOP 定位到屏幕顶部 (通过“草绘”(Sketch) 对话框)。

在“草绘”(Sketch) 对话框中,选择Left作为新方向。

单击“草绘”(Sketch)。


10.从“草绘”(Sketch) 操控板中单击“取消”(Cancel) image.png

单击“是”(Yes)。
