Creo 7.1 概念: 创建草绘 (“草绘”特征)

提问人:刘团圆发布时间:2020-10-15

创建草绘 (“草绘”特征)


可通过从“模型”功能区选项卡中的“基准”组中单击“草绘”(Sketch) 创建草绘特征。创建草绘特征涉及以下三个步骤:

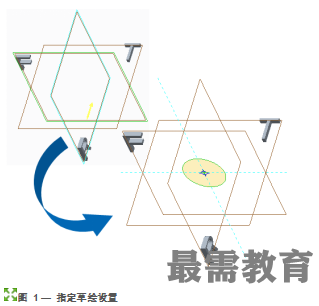

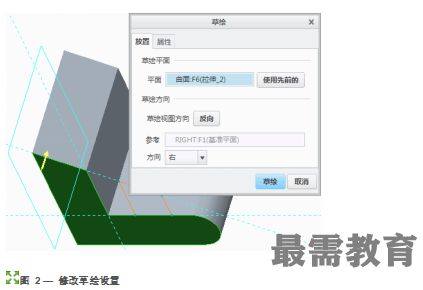

指定草绘设置。定义草绘设置后,始终可以将其更改至另一平面。

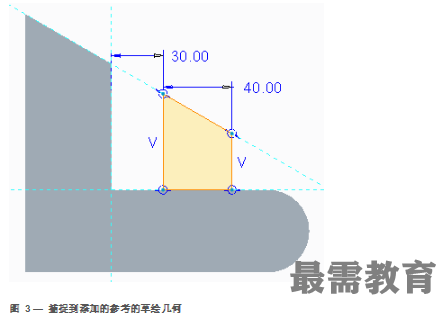

选择想要使用草绘几何标注或捕捉到的附加草绘参考。例如,在图 3 中,一些现有的几何已指定为新“草绘”特征的草绘参考。


草绘几何。

草绘特征要求

创建草绘特征时,以下规则适用于草绘截面:

草绘截面不应包含任何间隙或开放端。

草绘不能包含任何重叠的图元。

创建筋特征需要开放截面草绘。

多环截面的所有环必须都是封闭的。

创建旋转特征时,必须仅在中心线的一侧草绘几何。
