Creo 6.8 概念: 任务 2. 创建新的 2D 草绘文件。

提问人:刘团圆发布时间:2020-10-15
1.单击“文件”(File) > “新建”(New)。

2.在“新建”(New) 对话框中,选择“草绘”(Sketch)。

将“名称”(Name) 改为D_shape。

单击“确定”(OK)。

3.从“圆”(Circle) 类型下拉菜单选择“圆心和点”(Center and Point) image.png并草绘圆。

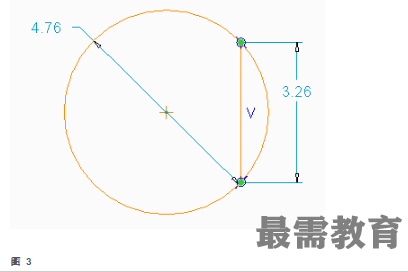

4.从“线”(Line) 类型下拉菜单中选择“线链”(Line Chain) image.png并草绘一条端点在圆上的竖直线。


5.单击“编辑”(Editing) 组中的“删除段”(Delete Segment) image.png并修剪右侧的弧。


6.单击“尺寸”(Dimension) 组中的“垂直”(Normal) 。

7.选择竖直线和弧,然后单击鼠标中键放置尺寸。

8.键入3并按 ENTER 键。

9.双击弧并放置直径尺寸。

10.键入4并按 ENTER 键。


11.在快速访问工具栏中单击“保存”(Save) image.png

单击“确定”(OK)。

过程就此结束。
