Creo 6.7 概念: 草绘器冲突

草绘器力求自动保持完全约束的草绘。草绘器冲突由手动添加过多约束或过多尺寸而产生的过约束草绘的情况所引起。

解决草绘器冲突

发生草绘器冲突时，将出现“解决草绘”(Resolve Sketch) 对话框，如图 1 所示。

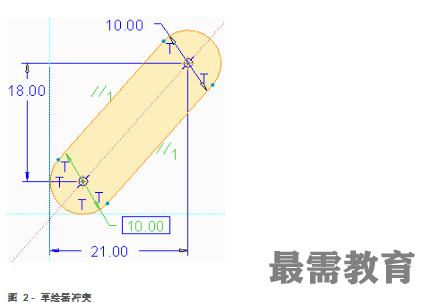

“解决草绘”(Resolve Sketch) 对话框会显示冲突的约束和/或尺寸。图形窗口还以绿色突出显示冲突项。

发生草绘器冲突时，可通过使用以下任意一种方法解决冲突：

删除冲突的约束或尺寸，以将草绘恢复回完全约束。

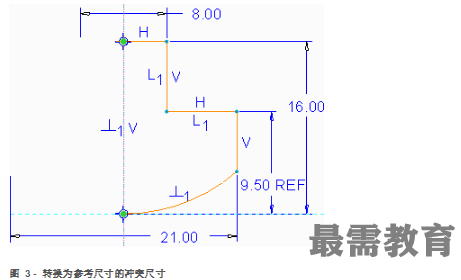

将尺寸转换为参考尺寸。参考尺寸不是约束草绘的驱动尺寸。您不可以修改参考尺寸，但它在几何发生更改时会进行更新。

过程设置：

1.为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型，再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory)，然后导航到PTCU\CreoParametric2\Sketcher\Conflicts文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击SKETCHER_CONFLICTS.PRT。
