Creo 6.6 概念: 任务 2. 修改草绘 2 中的尺寸。

提问人:刘团圆发布时间:2020-10-15

1.编辑“草绘 2”(Sketch 2)的定义。

2.从“图形中”工具栏中单击“重新调整”(Refit) image.png

3.单击“修改”(Modify) image.png

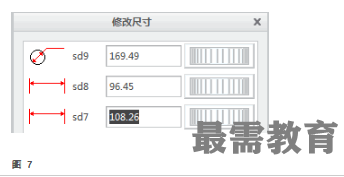

4.选择每个尺寸以将其添加到对话框中。


5.前后滚动108尺寸轮盘。

6.将“敏感度”(Sensitivity)滑块拖动至左侧。

7.再次前后滚动108 尺寸轮盘。

8.将尺寸96改为100,然后按 ENTER 键。

9.清除“重新生成”(Regenerate)复选框。

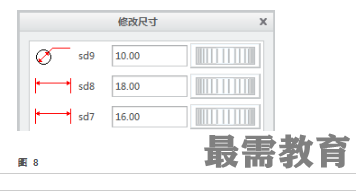

10.如图所示编辑尺寸。


11.单击“重新生成截面”(Regenerate Section) image.png

12.在“图形中”工具栏中单击“重新调整”(Refit) image.png,然后放大。


13.单击“确定”(OK) image.png

过程就此结束。
