Creo 6.6 概念: 任务 1. 修改草绘 1 中的尺寸。

提问人:刘团圆发布时间:2020-10-15
1.禁用所有“基准显示”类型。

2.在模型树中,右键单击“草绘 1”(Sketch 1),然后选择“编辑定义”(Edit Definition)。


4.单击竖直线并将其拖动至直径近似为204。


5.拖动 204 尺寸拖动器,使其近似为90。


6.双击尺寸90,将其改为180,然后按 ENTER 键。


7.将尺寸180改为8。由于相对尺寸的差异,草绘产生扭曲。

8.单击“撤消”(Undo) image.png

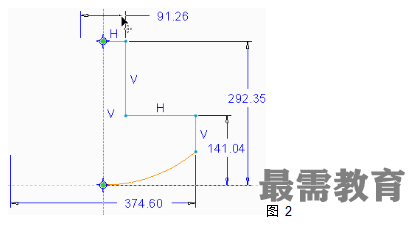

9.拖动包含所有尺寸的窗口。

10.单击功能区中“编辑”(Editing) 组中的“修改”(Modify) image.png

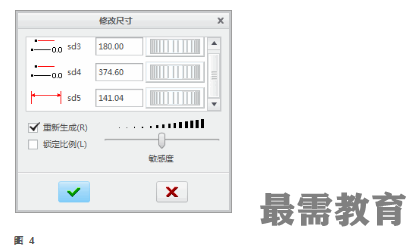

11.在“修改尺寸”(Modify Dimensions) 对话框中,单击292尺寸字段。

将轮盘滚动至大约为400。

选择“锁定比例”(Lock Scale)。

将尺寸400改为16,然后按 ENTER 键。

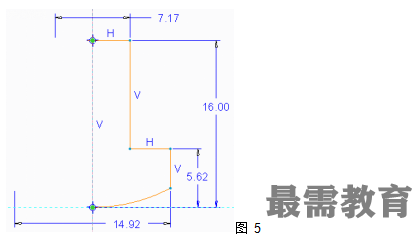

单击“重新生成截面”(Regenerate Section) image.png

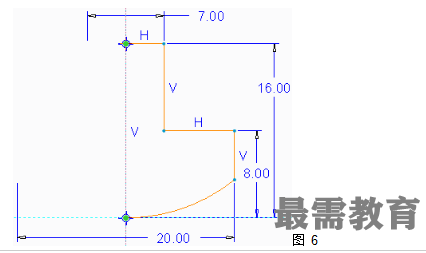

12.编辑剩余的尺寸值。


13.单击“确定”(OK) image.png
