Creo 6.5 概念: 任务 3. 在“草绘器”(Sketcher) 中创建距离尺寸。

提问人:刘团圆发布时间:2020-10-15
1.编辑 DISTANCE 的定义。

2.单击“垂直”(Normal) image.png

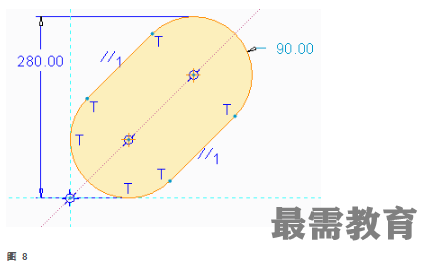

3.选择弧中心,在竖直参考的左侧单击鼠标中键,然后按 ENTER 键。


4.单击“撤消”(Undo) image.png

5.单击“垂直”(Normal) image.png

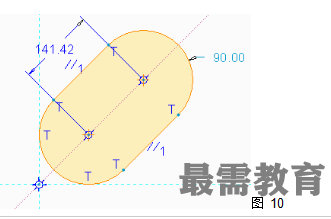

6.选择弧中心,在水平参考的下方单击鼠标中键,然后按 ENTER 键。


7.单击“撤消”(Undo) image.png

8.单击“垂直”(Normal) image.png

9.选择弧,单击鼠标中键以放置尺寸,然后按 ENTER 键。


10.单击“撤消”(Undo) image.png

11.单击“垂直”(Normal) image.png

12.选择弧,单击鼠标中键以放置尺寸,然后按 ENTER 键。


13.单击“撤消”(Undo) image.png

14.单击“垂直”(Normal) image.png

15.选择弧中心,单击鼠标中键以放置尺寸,然后按 ENTER 键。


16.单击“确定”(OK) image.png
