Creo 6.5 概念: 任务 2. 在“草绘器”(Sketcher) 中创建角度尺寸。

提问人:刘团圆发布时间:2020-10-15

1.编辑 ANGLE 的定义。

2.单击“垂直”(Normal) image.png

3.选择成角度的线和水平参考,然后单击鼠标中键放置角度尺寸。

4.键入35并按 ENTER 键。

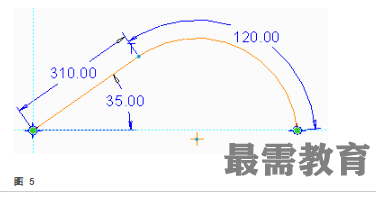

5.选择顶部弧端点、弧中心和底部弧端点,然后单击鼠标中键来放置尺寸,如图所示。

6.键入120并按 ENTER 键。


7.单击“确定”(OK) image.png
