Creo 6.5 概念: 任务 1. 在“草绘器”(Sketcher) 中创建线长度尺寸。

提问人:刘团圆发布时间:2020-10-15
1.禁用所有“基准显示”类型。

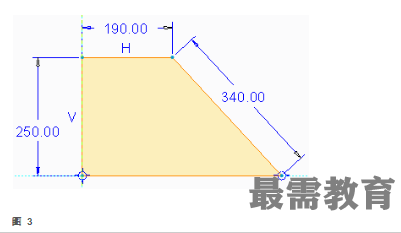

2.在模型树中,右键单击 LENGTH,然后选择“编辑定义”(Edit Definition)。


4.单击功能区中“尺寸”(Dimension) 组中的“垂直”(Normal) image.png

5.选择顶部水平线并在其上方单击鼠标中键以放置尺寸。

6.键入190并按 ENTER 键。


7.选择成角度的线,然后单击鼠标中键放置尺寸。

8.键入340作为值,然后按 ENTER 键。注意,弱尺寸消失了。


9.单击鼠标中键以停止尺寸创建。

10.选择弱尺寸247.12,单击鼠标右键,然后选择“强”(Strong)。

11.键入250并按 ENTER 键。


12.单击“确定”(OK) image.png
