Creo 6.4 概念: 在草绘器中操控草绘

提问人:刘团圆发布时间:2020-10-15
在草绘器中操控草绘

可以剪切、复制和粘贴草绘图元。为此,可使用上下文相关鼠标右键弹出菜单或功能区中的图标。可以从某个草绘内部或从一个草绘到另一个草绘执行剪切、复制和粘贴操作。


缩放和旋转草绘

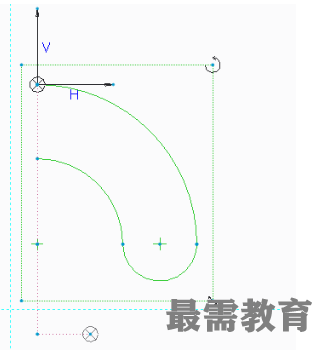

还可以缩放和旋转选定的草绘图元。将草绘图元粘贴到草绘中时,第一项可用的操作是缩放和旋转粘贴的图元。可以缩放和旋转现有的草绘图元,方法是:选择它们并在功能区中单击“编辑”(Editing) 组的“旋转调整大小”(Rotate Resize) image.png,或右键单击并选择“旋转调整大小”(Rotate Resize)。


可以通过在操控板中编辑字段或使用出现在图元上的拖动控制滑块来缩放和旋转图元。


单击并拖动“位置”控制滑块image.png以移动“草绘器”(Sketcher) 附近的图元。为帮助正确放置图元,可右键单击并拖动以重定位“位置”控制滑块。


单击并拖动“缩放”控制滑块image.png以动态缩放图元,或在操控板的“缩放因子”(Scaling factor) 字段中键入值。


单击并拖动“旋转”控制滑块image.png以绕“位置”控制滑块动态旋转图元,或在操控板的“旋转角度”(Rotating angle) 字段中键入值。


也可通过激活操控板中的“参考收集器”(Reference collector) 将“位置”控制模块移动到草绘中的指定位置。当选择一个参考时,“位置”控制滑块捕捉到参考上。


平移草绘

可在粘贴的草绘上执行的另一项可用的操作为平移图元。要平移草绘,可以单击并拖动“位置”控制滑块或在操控板的字段中键入距离值。“平移参考”是测量平移距离的位置。可平行 (水平) 和垂直 (竖直) 于“平移参考”平移草绘。可以保留默认平移参考,也可以指定一个不同的参考。


过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Sketcher\Manipulating文件夹并单击“确定”(OK)

单击“文件”(File)>“打开”(Open)然后双击MANIP_SKETCHES.PRT。
