Creo 6.3 概念: 任务 1. 动态修剪草绘图元。

提问人:刘团圆发布时间:2020-10-15
1.禁用所有“基准显示”类型。

2.在模型树中,右键单击 DYNAMIC_TRIM,然后选择“编辑定义”(Edit Definition)。

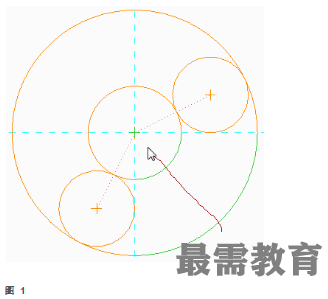

4.单击功能区“编辑”(Editing) 组中的“删除段”(Delete Segment) image.png,然后单击并拖动以动态修剪图元。


5.放大草绘右上方的零件。

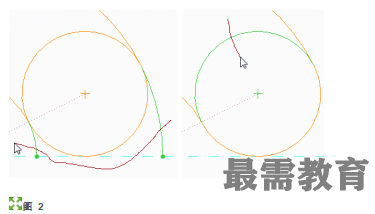

6.动态修剪三条额外的弧。


7.在草绘的下部执行相同的修剪。

8.在功能区中单击“确定”(OK) image.png
