Creo 6.2 概念: 草绘点

提问人:刘团圆发布时间:2020-10-15
通过使用功能区“草绘”(Sketching) 组中的“点”(Point) 图标,可创建草绘器点。草绘器点对特征中生成的草绘几何没有任何影响。草绘器点实际上是一种类型的构造几何。

草绘器点具有以下用途:

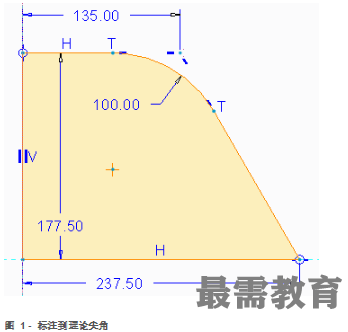

标注到理论尖角 - 在图 1 中,已在理论拐角尖角处放置了草绘器点。


论尖角可用于通过尺寸控制设计意图。

在弧上标注倾斜 - 在图 2 中,已在每条弧上放置了草绘器点。


同样,可创建倾斜尺寸来测量弧切线之间的距离。

提供锚点或轴心点 - 在图 3 中,已在弧和竖直及水平参考的相交处放置了草绘器点。


同样,可对角度尺寸进行修改,整个草绘会以草绘点为轴心旋转。
