Creo 6.1 概念: 了解构造几何理论

构造图元使您能够即时创建参考。构造几何很重要，因为它使您能够轻松地约束草绘。它由“草绘器”中带有点线的洋红色图元表示。

构造几何可通过与常规的实体几何相同的方式进行标注和约束。

实体草绘几何将捕捉至构造几何，这意味着构造几何可用于控制草绘。在图 1 中，弧中心捕捉到了构造线端点。

因此，更改构造几何长度或角度尺寸会引起弧相应地移动。

构造几何不显示在最终的“草绘”特征中。因此，它不会向最终草绘添加图元。

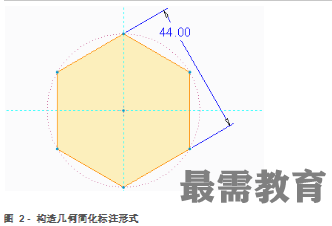

构造几何可使在其他方面非常困难的标注形式变得容易。在图 2 中，使用一个尺寸来控制整个草绘。

所有线端点都捕捉到了构造圆。如果没有构造圆，将会额外需要几个尺寸和约束来对草绘进行适当的约束。

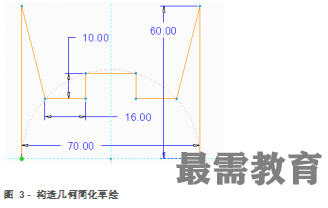

构造几何可简化草绘。在图 3 中，已通过约束必须捕捉至虚拟弧和构造几何弧的线顶点，简化了草绘。

构造几何会被自动创建为根据草绘工具创建的几何的一部分。在图 4 中，“中心矩形”使用构造几何来自动保持对称。这两个构造几何线被创建为矩形的一部分。

草绘的圆角和草绘的倒角也会生成构造几何。

创建构造几何

要在“草绘器”中创建新的构造几何，可通在功能区中单击“草绘”(Sketching) 组中的“构造模式”(Construction Mode) 来切换“构造几何”模式。当开启此模式时，可使用任何可用的草绘工具来草绘新的几何，但生成的几何将被创建为构造几何而非实体几何。然后，可以关闭“构造几何”模式，并使用相同的草绘工具来恢复草绘实体几何。

将实体几何转换为构造几何

几乎所有实体草绘几何图元都可以转换为构造几何。仅需选择要转换的几何图元，单击鼠标右键，然后选择“构造”(Construction) 即可。要将构造几何重新更改为实体几何，请将其选定，单击鼠标右键，然后选择“几何”(Geometry)。
