Creo 5.12 概念: 草绘倒角

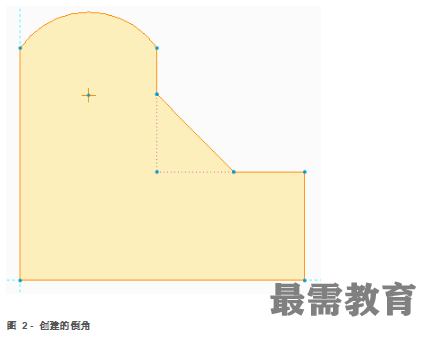

选项“倒角”(Chamfer) 将在任何两个非平行图元上的选定位置之间创建直线。创建倒角时，将创建自倒角端点至原始图元相交处的构造线。

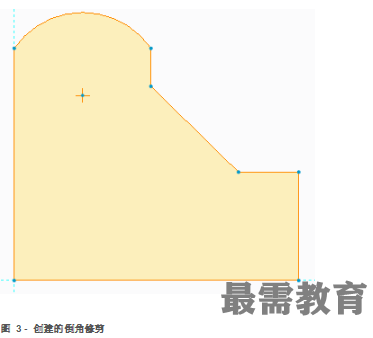

可单击“倒角修剪”(Chamfer Trim) 创建倒角并自动修剪掉原始几何。

草绘倒角时，请注意以下几点：

倒角可应用于凹拐角或凸拐角。

拐角不必为 90°。

图元不必相交。

倒角线的尺寸和角度基于拾取位置。

过程设置：

1.为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型，再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory)，然后导航到PTCU\CreoParametric2\Sketcher\Chamfer文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击CHAMFERS.PRT。
