Creo 5.11 概念: 任务 1. 在“草绘器”中草绘圆角。

提问人:刘团圆发布时间:2020-10-15
1.禁用所有“基准显示”类型。

2.在模型树中,右键单击 CIRCULAR_FILLET,然后选择“编辑定义”(Edit Definition)。


4.在“草绘”(Sketching) 组的“圆角”(Fillet) 类型下列菜单中选择“圆形”(Circular) image.png

5.选择两个点以创建圆角。


6.将自动创建构造线。

7.选择两个点以创建下一个圆角。

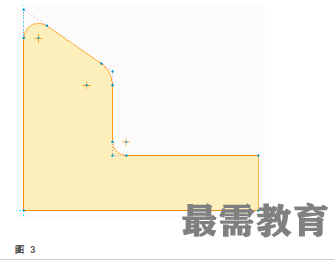

8.选择两个点以创建下一个圆角。

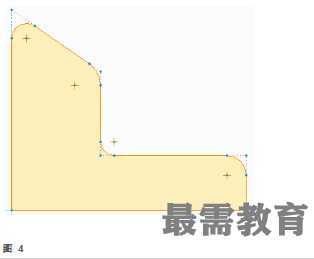

9.选择两个点以创建下一个圆角。


10.从“选择”(Select) 类型下拉菜单中选择“依次”(One-by-One) image.png

11.从“图形中”工具栏中启用“显示约束”(Display Constraints) image.png

12.按住 CTRL 键并选择四个圆角。

13.单击鼠标右键并选择“相等”(Equal)。


14.单击“确定”(OK) 。

过程就此结束。
