Creo 5.8 概念: 草绘矩形和平行四边形

要创建拐角矩形，请从“矩形”(Rectangle) 类型下拉菜单中选择“拐角矩形”(Corner Rectangle) ，或单击鼠标右键，然后选择“拐角矩形”(Corner Rectangle)。草绘矩形时，可通过单击来定义两个相对拐角的位置。

要创建斜矩形，请从“矩形”(Rectangle) 类型下拉菜单中选择“斜矩形”(Slanted Rectangle) 。草绘斜矩形时，可通过单击两个位置来定义一条作为第一条边的直线，然后指定第三个位置来定义宽度。

要创建中心矩形，请从“矩形”(Rectangle) 类型下拉菜单中选择“中心矩形”(Center Rectangle) 。草绘中心矩形时，可通过单击来定义矩形中心与一个拐角的位置。矩形的创建方式是使经过矩形中心且连接相对拐角的两条对角构造直线在两个方向上对称。

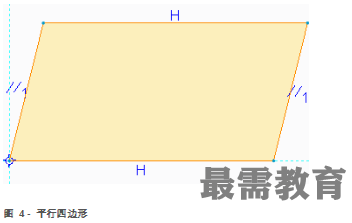

要创建平行四边形，请从“矩形”(Rectangle) 类型下拉菜单中选择“平行四边形”(Parallelogram) 。草绘平行四边形时，可通过单击两个位置来定义一条作为第一条边的直线，然后指定第三个位置来定义宽度与侧角。

草绘矩形与平行四边形时，请记住下列事项：

建立完毕后，四条线是独立的。

可以分别删除、修剪及对齐各条线。

您应使用“中心矩形”类型来创建对称矩形。

过程设置：

1.为避免命名冲突，建议您先保存您的工作，然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型，再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory)，然后导航到PTCU\CreoParametric2\Sketcher\Rectangle_Parallelogram文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击RECTANGLE_PARALLELOGRAM.PRT。
