Creo 5.7 概念: 任务 1. 在“草绘器”中草绘中心线。

提问人:刘团圆发布时间:2020-10-15
1.禁用所有“基准显示”类型。

2.在模型树中,选择 CENTERLINE,单击鼠标右键,然后选择“编辑定义”(Edit Definition)。

3.只启用以下“草绘器显示”类型:。


4.请注意水平线不关于竖直参考对称。另请注意成角度线的标注模式。

5.单击并在两条线周围拖动窗口。

6.按 DELETE 键。

7.从“草绘”(Sketching) 组的“中心线”(Centerline) 类型下拉菜单中选择“中心线”(Centerline) image.png

8.单击竖直参考和水平参考的交点,开始草绘中心线。

9.向上移动光标并单击竖直参考,以在竖直参考顶部创建竖直中心线。

10.单击竖直参考和水平参考的交点,开始草绘第二条中心线。

11.拖动中心线,直至与竖直方向呈约70°,然后单击进行放置。


12.从“线”(Line) 类型下拉菜单中选择“线链”(Line Chain) image.png

13.单击图形窗口的左上方象限,开始草绘线。

14.将光标水平移动到竖直中心线的右侧,直到捕捉到它关于竖直中心线对称,然后单击进行放置。

15.单击鼠标中键停止创建线。


16.从“选择”(Select) 类型下拉菜单中选择“依次”(One-by-One) image.png,然后单击并拖动其中一个线端点,将其长度调整为约13。请注意,在调整长度时线仍然关于竖直中心线对称。

17.单击“线链”(Line Chain) image.png并选择水平线的右端点。

18.将光标向下移动到成角度的中心线,在中心线上上下移动光标,直到出现垂直约束,然后单击完成该线。

19.单击鼠标中键停止创建线。

20.单击“依次”(One-by-One) image.png并取消选择线。

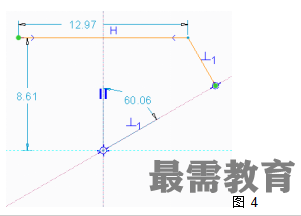

21.单击成角度的中心线并将其拖动到约60°。请注意,成角度的线始终与成角度的中心线保持垂直。


22.在功能区中单击“确定”(OK) image.png


过程就此结束。
