Creo 5.6 概念: 任务 1. 在“草绘器”中草绘线图元。

提问人:刘团圆发布时间:2020-10-15
1.禁用所有“基准显示”类型。

2.在模型树中,右键单击 LINE,然后选择“编辑定义”(Edit Definition)。


4.从“草绘”(Sketching) 组的“线”(Line) 类型下拉菜单中选择“线链”(Line Chain) image.png

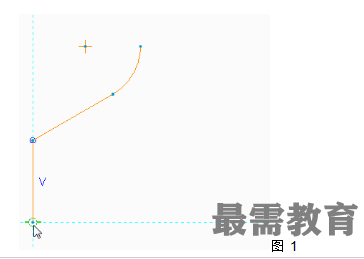

5.单击现有线端点。向下移动光标,然后再次单击竖直参考和水平参考的交点。请注意“竖直”约束。


6.向右移动光标,并注意“水平”约束。

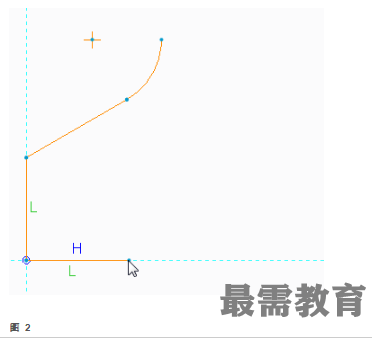

7.继续向右移动光标,直至看到“等长”约束。

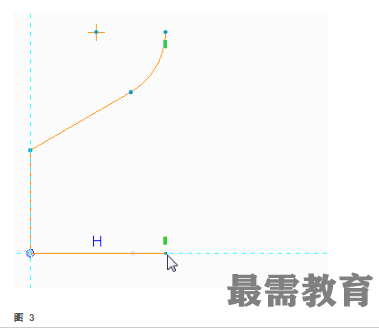

8.继续向右移动光标,直至看到“竖直对齐”约束。

9.再次单击,完成水平线。

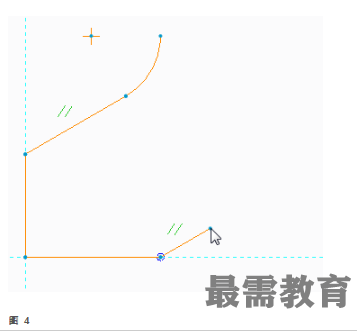

10.向右上方移动光标,创建一条对角线。继续向上移动光标,直至看到“平行”约束。


11.继续移动光标,将线长增加到出现“等长”约束。

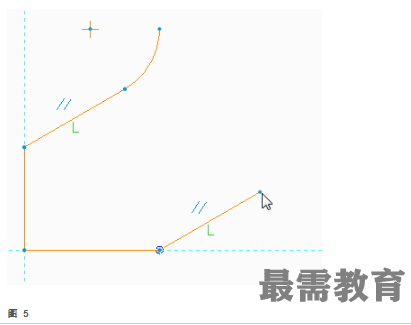

12.按 TAB 键,将活动约束切换为“平行”约束。

13.再次按 TAB 键,将活动约束切换为“等长”约束。

14.单击两次鼠标右键,禁用“等长”约束。

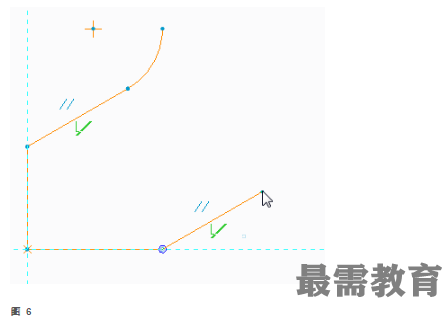

15.使线保持平行,继续移动光标以增加线长。

16.按 TAB 键,激活“平行”约束。

17.单击鼠标右键锁定“平行”约束。


18.移动光标以进一步延伸线长度,然后单击完成线的创建。

19.向上移动光标。请注意“竖直”约束。

20.单击完成竖直线的创建。

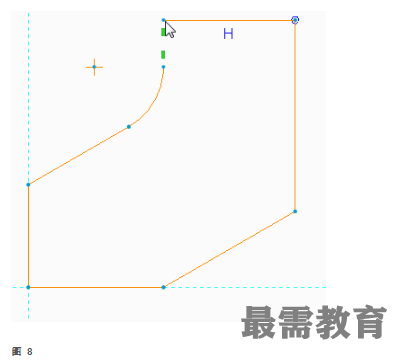

21.向左移动光标,并注意“水平”约束。水平向左拖动线,直至出现“竖直对齐”约束。


22.单击完成平行线的创建。

23.向下移动光标,然后竖直拖动线,直至捕捉到弧端点。单击完成竖直线的创建。

24.单击两次鼠标中键,停止草绘并退出线创建工具。


25.单击功能区“草绘”(Sketch) 选项卡中的“确定”(OK) image.png
