Creo 5.6 概念: 草绘直线

提问人:刘团圆发布时间:2020-10-15
有两种主要类型的线可在“草绘器”中使用:

“线链”(Line Chain) - 从“线”(Line) 类型下拉菜单中选择“线链”(Line Chain) 或单击鼠标右键并选择“线链”(Line Chain),在两个选定点之间创建线。每次单击鼠标时,都会创建一个线点或端点。可以继续单击鼠标,创建链接在一起的线。一条线的端点为下一条线的起点。可以单击鼠标中键或从功能区的“草绘”(Sketch) 选项卡中选择另一个功能来终止线的创建。

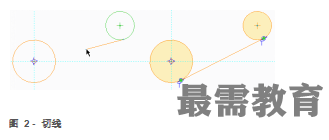

“切线”(Tangent Line) - 从“线”(Line) 类型下拉菜单中选择“直线相切”(Line Tangent) ,创建与两个圆、两条弧或一个圆与一条弧相切的线。创建切线时只能选择弧或圆。


过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Sketcher\Line文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击SKETCH_LINES.PRT。
