Creo 4.8 概念: 任务 2. 编辑零件中的特征可见性。

提问人:刘团圆发布时间:2020-10-15
1.打开 CHUCK_13.PRT。

2.启用“平面显示”(Plane Display)image.png 和“轴显示”(Axis Display)image.png

3.按住 CTRL 键并在图形窗口中选择基准平面 RIGHT、TOP 和 FRONT。

4.右键单击,选择“隐藏”(Hide)。


5.展开模型树中的第一个“阵列 (孔)”(Pattern (Hole))特征。

选择各个“孔”特征,将其突出显示。

选择第一个“孔标识 156”(Hole id 156),单击鼠标右键并选择“隐藏”(Hide)。

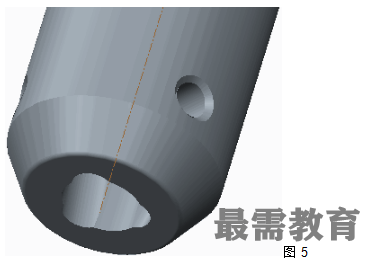

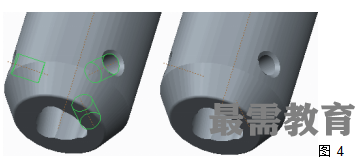

轴被隐藏,但孔本身不受影响。

2.按住 CTRL 键并选择另外两个“孔”特征。

3.右键单击,选择“隐藏”(Hide)。


4.在功能区中,选择“视图”(View)选项卡。

5.从“状况”(Status) 类型下拉菜单中选择“保存状况”(Save Status) 。

6.在快速访问工具栏中单击“保存”(Save) 。

o单击“确定”(OK)。


过程就此结束。
