Creo 4.6 概念: 任务 1. 激活装配元件并编辑其特征。

提问人:刘团圆发布时间:2020-10-15
1.禁用所有“基准显示”(Datum Display) 类型。

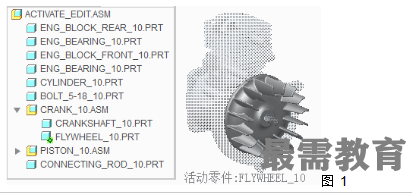

2.在模型树中,展开 CRANK_10.ASM 子装配。

右键单击 FLYWHEEL_10.PRT 并选择“激活”(Activate)。

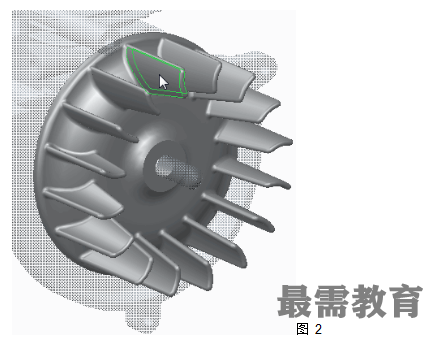

3.选择一个散热片,右键单击,然后选择“编辑”(Edit)。


4.双击 16 FIN_ROUNDS 值,将其改为10,然后按 ENTER 键。

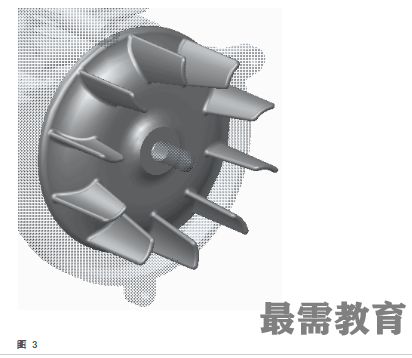

5.在“操作”(Operations) 组中单击“重新生成”(Regenerate)image.png


6.在快速访问工具栏中单击“窗口”(Windows) ,然后选择 ACTIVATE_EDIT.ASM 以激活顶级装配。


7.在模型树中,右键单击 CRANKSHAFT_10.PRT,然后选择“激活”(Activate)。

8.放大到 CRANKSHAFT_10.PRT 的末端。

9.选择倒角,右键单击,然后选择“编辑定义”(Edit Definition)。

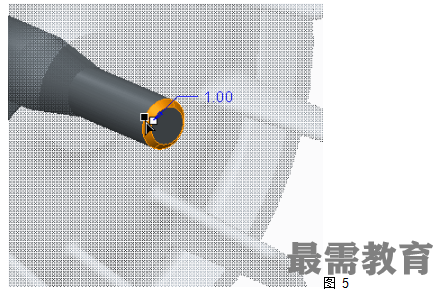

10.将拖动控制滑块拖动到值1。


11.单击“完成特征”(Complete Feature)image.png

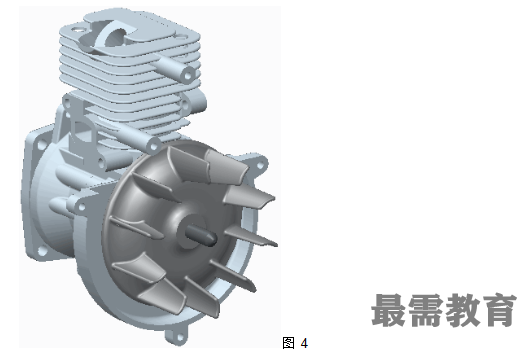

12.在模型树中,右键单击 ACTIVATE_EDIT.ASM,然后选择“激活”(Activate)。


过程就此结束。
