Creo 4.6 概念: 激活和编辑模型

提问人:刘团圆发布时间:2020-10-14

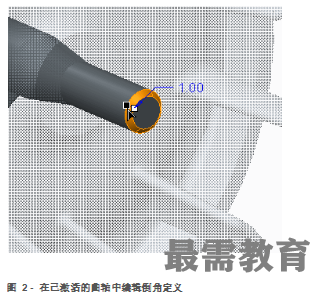

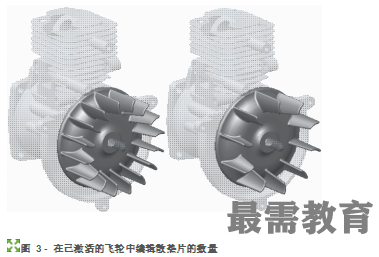

在开放的装配中,可以激活单个元件或装配内的子装配。然后可以在已激活的元件或已激活的子装配的元件的特征上执行“编辑”和“编辑定义”操作。

image.png  image.png

还可以在顶级装配的上下文中的已激活的零件或子装配上创建特征。

如果您知道您需要在装配的上下文内编辑多个特征,请考虑在模型树内开启特征显示,以帮助您进行选择。

在装配中激活元件或子装配与通过单击“窗口”(Windows) image.png激活窗口不同。但是,可以单击此图标以重新激活顶级装配。

活动元件或子装配在 Creo Parametric 界面中以三种方式表示:

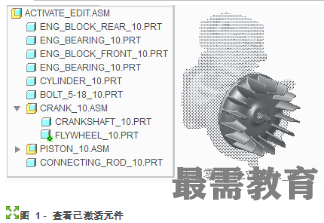

绿色符号将显示在活动元件旁边的模型树中。

图形窗口中的文本说明了哪个元件是活动的。

所有其他非活动元件都变成不可用并在图形窗口中以灰色显示。


过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\编辑\激活文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击ACTIVATE_EDIT.ASM。
