Creo 4.5 概念: 使用“编辑定义”编辑特征

提问人:刘团圆发布时间:2020-10-14
使用“编辑定义”(Edit Definition),您可以通过重定义特征的以下方面显著更改模型:

类型 - 例如,将伸出项更改为切口。

大小 - 增大或减小特征。

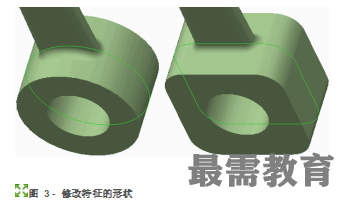

形状 - 例如,将圆切口更改为方切口。


位置 - 将切口从一个参考移动到其他参考。

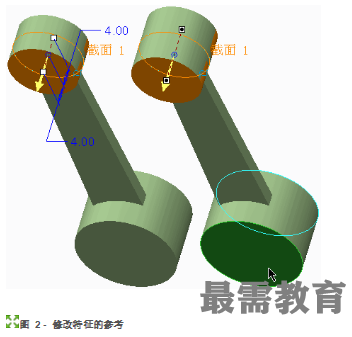

参考 - 更改特征的位置或更改尺寸参考。

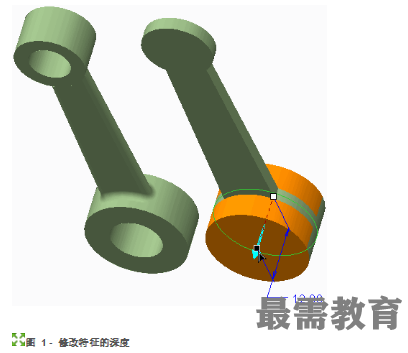

选项 - 更改特征的其他细节,例如深度。


完成编辑特征的定义后,系统会自动为您重新生成模型以包含您刚刚进行的更改。

在“编辑定义”(Edit Definition) 中,您可以通过以下方式修改模型:

1.使用操控板进行编辑 - 操控板为图形区域,可在其中更改特征的类型、大小、形状和位置。

2.使用拖动控制滑块进行编辑 - 通过操纵拖动控制滑块可直接在模型上更改特征。所做更改动态显示在图形窗口中。

3.使用各种上下文相关的选项 - 可通过右键单击动态预览或拖动控制滑块访问这些选项。

操控板右侧的图标集可执行以下操作:

“预览特征”(Preview Feature) image.png- 提供完成特征或元件在图形窗口中的外观预览。

“暂停特征”(Pause Feature)image.png- 暂停当前特征的编辑定义操作,使您能够执行其他功能,如插入基准特征。

“恢复特征”(Resume Feature) image.png- 恢复暂停的特征编辑定义操作。

过程设置:

1.为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)>“关闭”(Close)直到不显示任何模型,再单击“文件”(File)>“管理会话”(Manage Session)>“拭除未显示的”(Erase Not Displayed)。

2.单击“文件”(File)>“管理会话”(Manage Session)>“设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric2\Edit\Definition文件夹并单击“确定”(OK)

3.单击“文件”(File)>“打开”(Open)然后双击EDIT-DEFINITION.PRT。
