Creo 4.4 概念: 任务 1. 使用各种方法编辑模型中的特征。

提问人:刘团圆发布时间:2020-10-14
1.禁用所有“基准显示”(Datum Display) 类型。

2.在图形窗口中,双击“拉伸 3”(Extrude 3)。

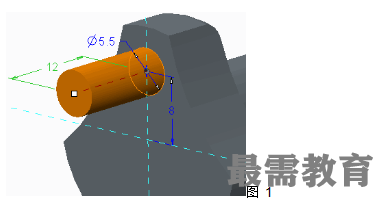

3.双击深度尺寸8,将其改为12,然后按 ENTER 键。


4.单击背景。

5.双击尺寸12,将其改为10,然后按 ENTER 键。

6.单击背景。

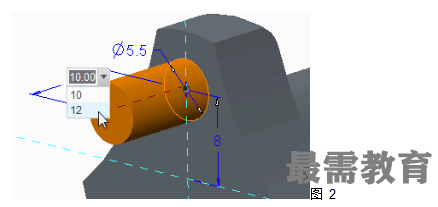

7.双击尺寸10,并从下拉列表中选择12。


8.单击背景。

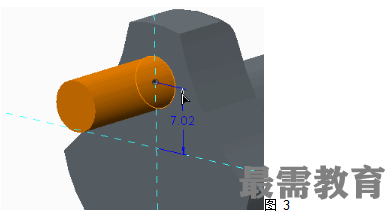

9.单击“8 尺寸拖动器”(8 dimension dragger),然后将其大约拖动至7。


10.单击背景退出“编辑”模式。

11.在“图形中”(In Graphics) 工具栏中单击“已命名视图”(Named Views)image.png 并选择 3D。

12.在模型树中,选择“拉伸 1”(Extrude 1),单击鼠标右键,然后选择“编辑”(Edit)。

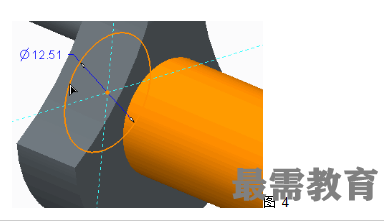

13.单击圆形截面并将其直径拖动至大约12.5。


14.在背景中单击两次退出“编辑”模式。

15.在模型树中,选择“拉伸 4”(Extrude 4),单击鼠标右键,然后选择“编辑”(Edit)。

16.单击鼠标右键并选择“显示草绘尺寸”(Display Sketch Dimensions),关闭其显示。

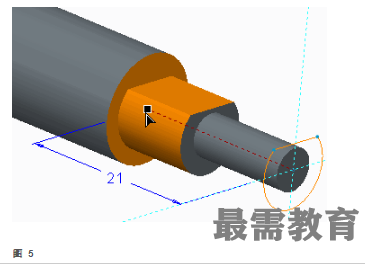

17.将深度控制滑块拖动至约21。


18.单击鼠标右键并选择“显示草绘尺寸”(Display Sketch Dimensions),打开其显示。

19.在背景中单击两次退出“编辑”模式。

20.编辑“拉伸 5”(Extrude 5)。

21.将深度控制滑块拖动至约10。

22.单击鼠标右键并选择“自动重新生成”(Auto Regenerate),将其关闭。


23.请注意,橙色预览几何会消失。

24.双击此近似尺寸并将其改为6。


25.请注意,几何并未动态更新。

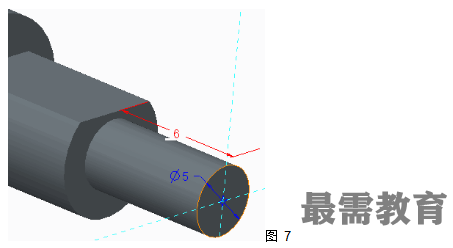

26.选择模型树中的“拉伸 4”(Extrude 4)。

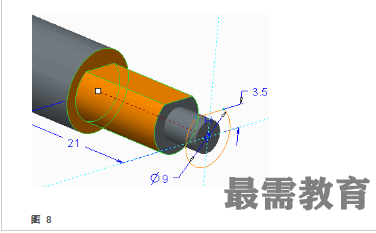

27.双击3尺寸并将其改为3.5。

28.从“操作”(Operations) 组的“重新生成”(Regenerate) 类型下拉菜单中选择“自动重新生成”(Auto Regenerate)image.png


29.请注意,几何的两处编辑皆已更新。

30.单击背景退出“编辑”模式。


过程就此结束。
